Робот-тренажер манекен "Антон-2"

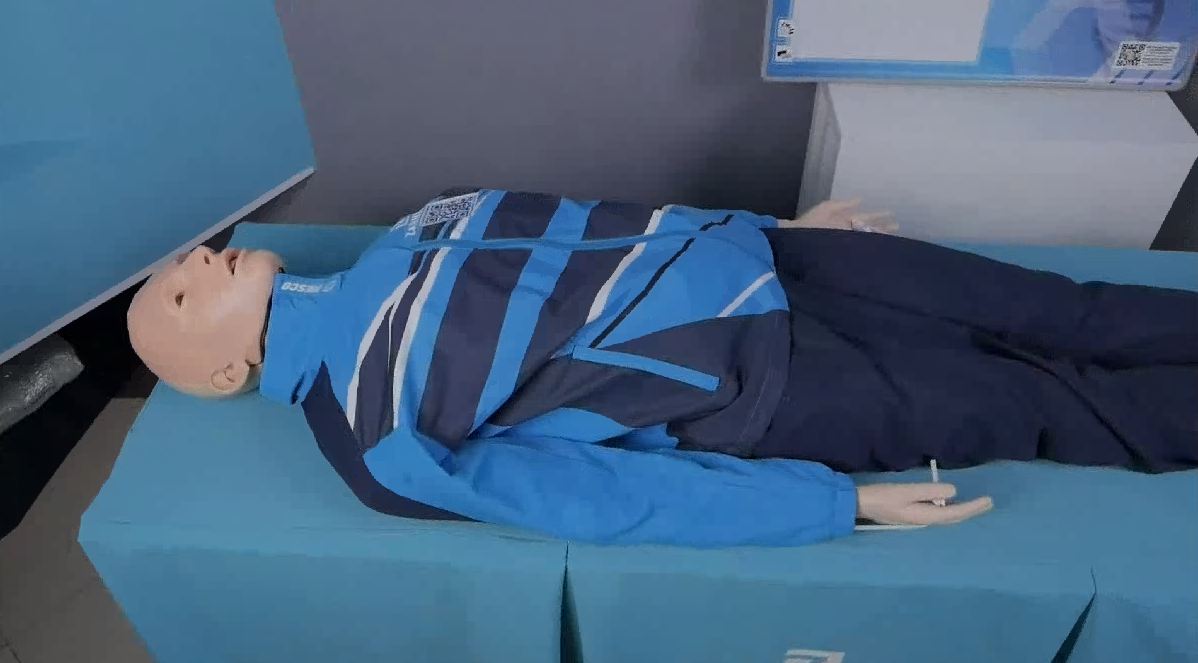

Тренажер-манекен представляет собой имитацию полноростового взрослого пострадавшего и предназначен для отработки приемов сердечно-легочной реанимации с возможностью контроля качества выполнения упражнений.

Тренажер-манекен оборудован системой датчиков и устройств, предназначенных для имитации процессов жизнедеятельности человека, диагностируемых в полевых условиях, а также для контроля над правильностью проведения реанимационных мероприятий.

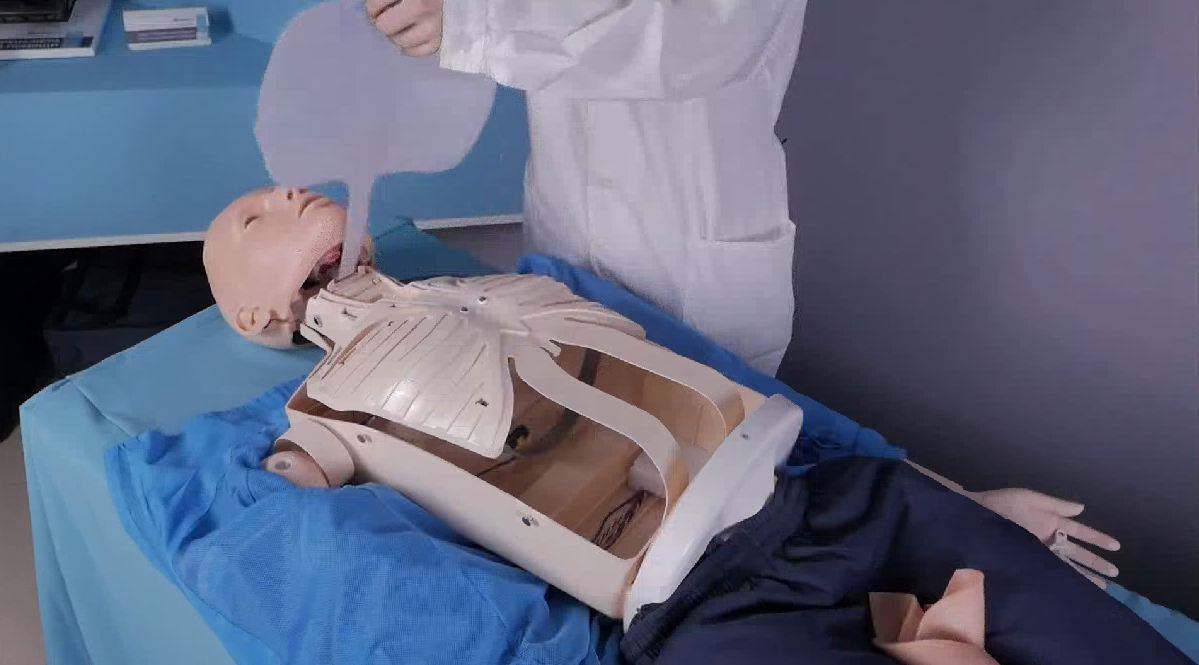

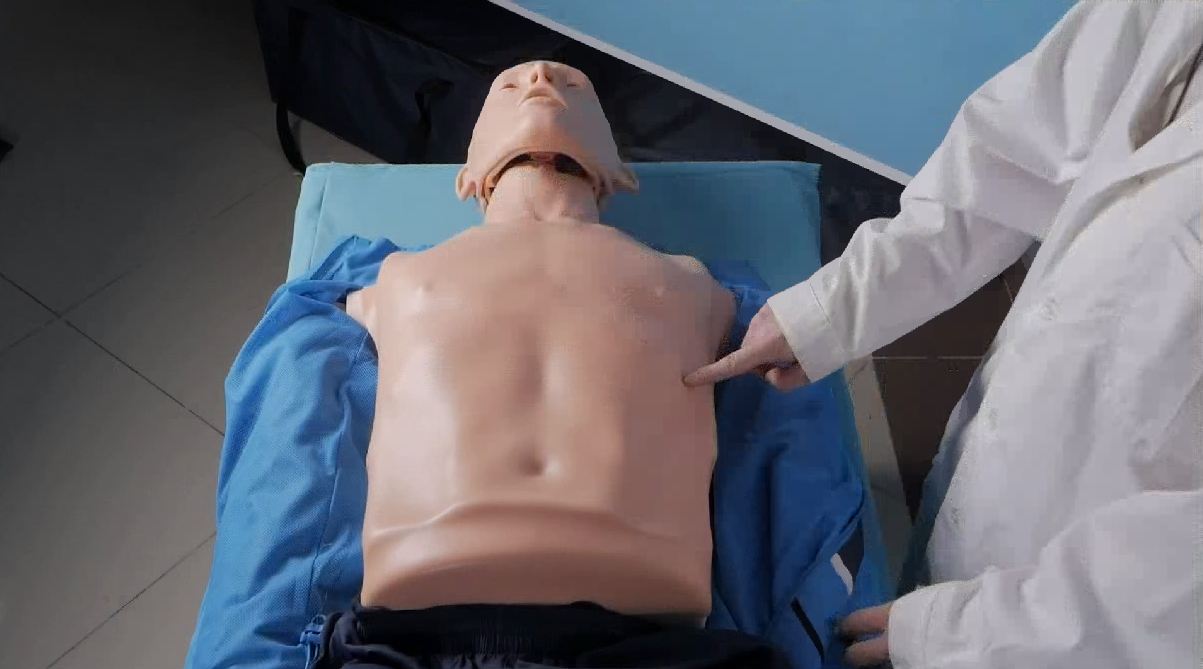

Тренажер-манекен имеет подвижное соединение тела с головой, имитирующее шейный отдел позвоночника. В конструкции манекена предусмотрены детали и узлы в виде анатомических ориентиров (грудная клетка, мечевидный отросток грудины, ключица, соски, реберные дуги, адамово яблоко) для корректного проведения реанимационных мероприятий. Манекен и настенное табло позволяют осуществлять беспроводную передачу данных и не требуют при работе подключения к внешнему источнику питания, что существенно повышает удобство использования благодаря отсутствию соединительных кабелей.

Предусмотрено два режима работы с тренажером-манекеном – взрослый и детский, которые позволяют отрабатывать навыки реанимационных мероприятий у взрослых и детей соответственно. Обеспечивается светозвуковая индикация контроля выполнения СЛР.

Тренажер предназначен для отработки таких навыков как:

- Внутривенная инъекция для забора/переливания крови и установки катетера;

- Внутримышечная инъекция (делается под углом 90° значительно ускоряет доставку лекарственного препарата к больным органам или системам организма);

- Подкожная инъекция (делается под углом 45° и позволяет достигнуть очень медленного и равномерного всасывания лекарственного препарата в кровоток).

Тренажер-манекен позволяет учащимся, курсантам или сотрудникам предприятий приобретать знания по оказанию первой помощи и отрабатывать навыки, необходимые для проведения следующего комплекса реанимационных мероприятий:

• транспортировка пострадавшего;
• контроль проведения ИВЛ по подъему грудной клетки;

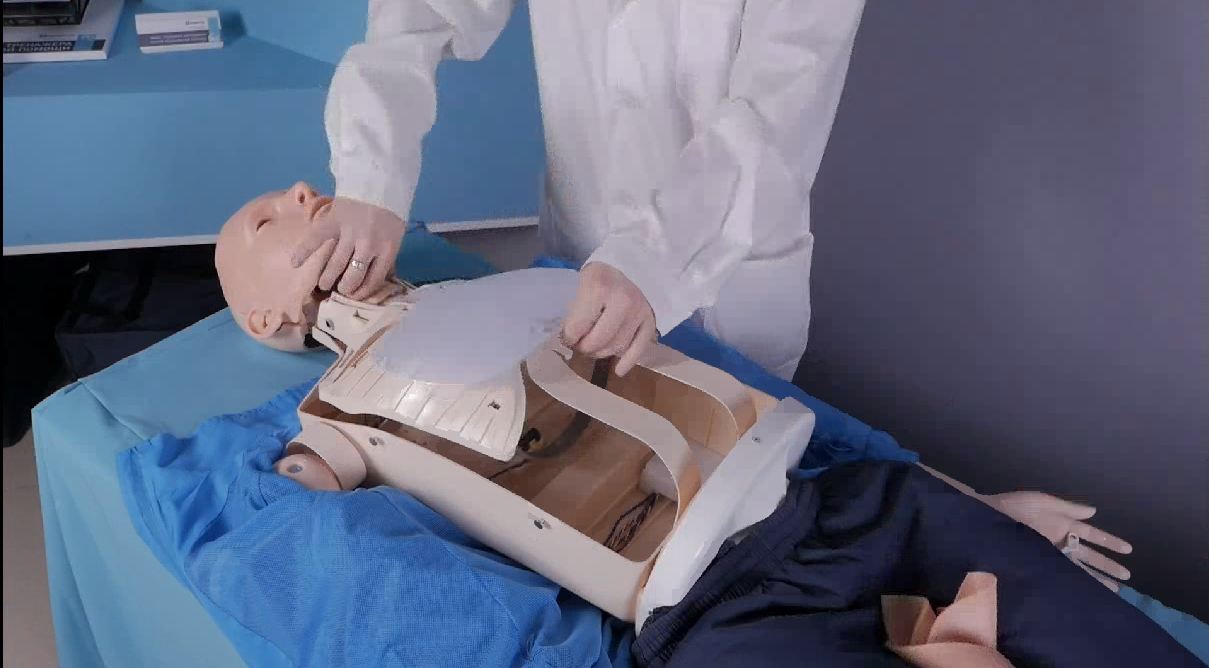

• подготовка пострадавшего к проведению реанимационных мероприятий, при выполнении упражнения необходимо расстегнуть или ослабить поясной ремень манекена (опционально) и освободить грудную клетку от одежды, а также придать голове правильное положение;

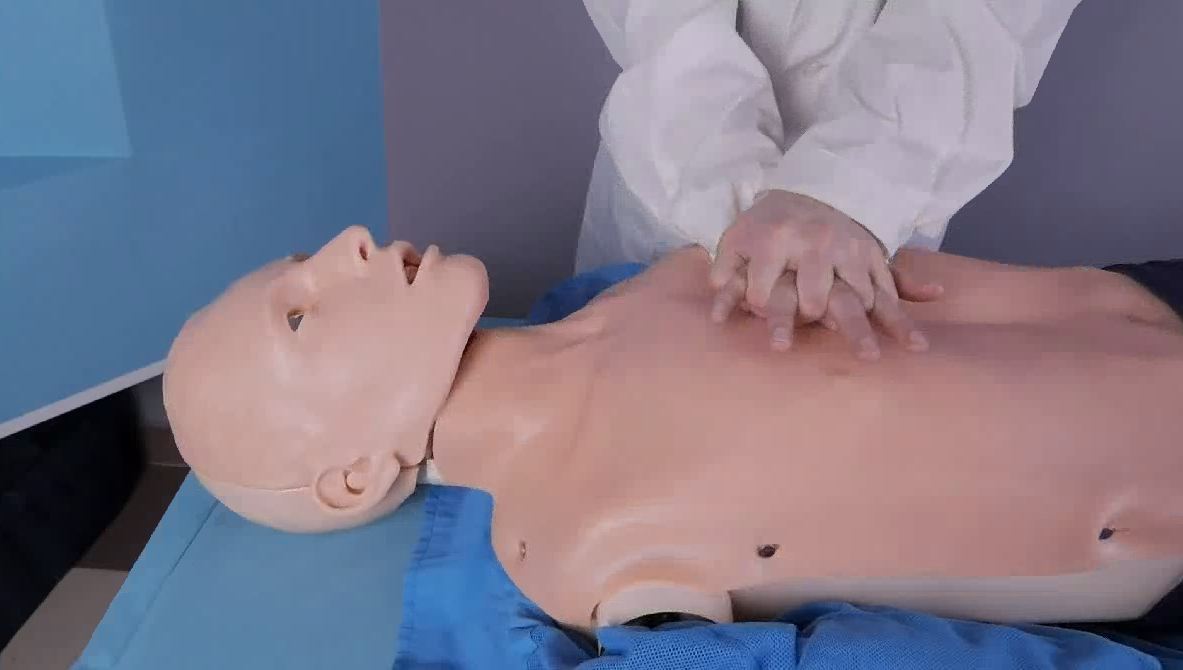

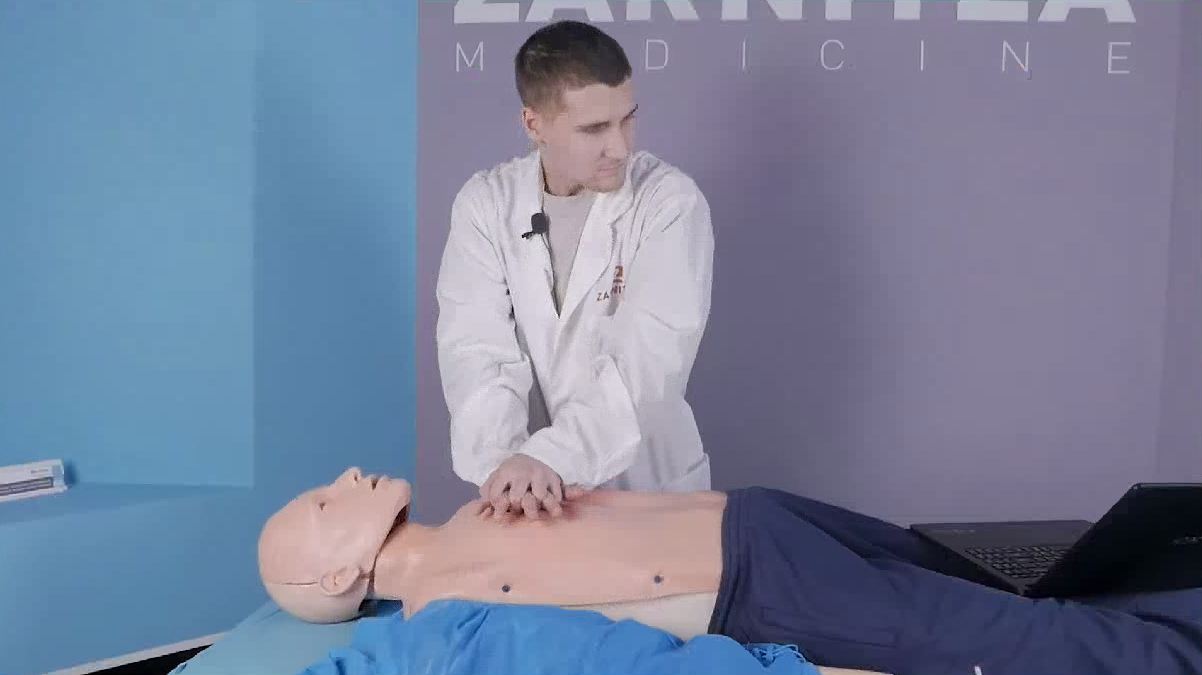

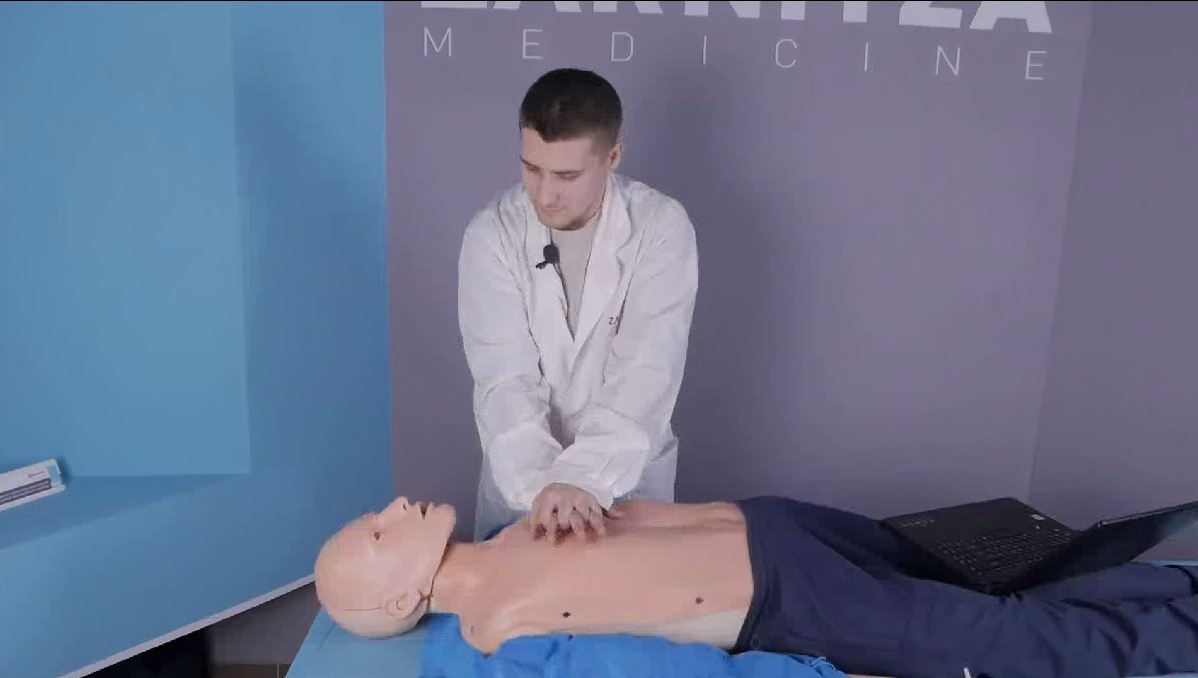

• выполнение непрямого массажа сердца;

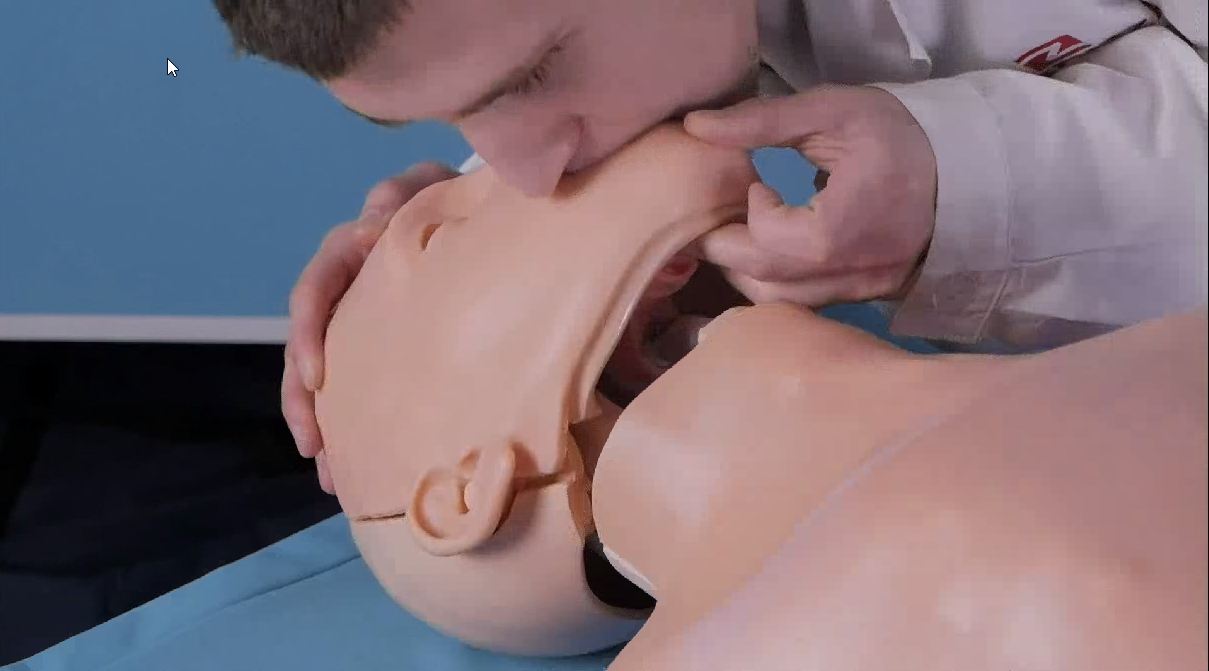

• выполнение искусственной вентиляции легких способами "изо рта в рот" и "изо рта в нос";

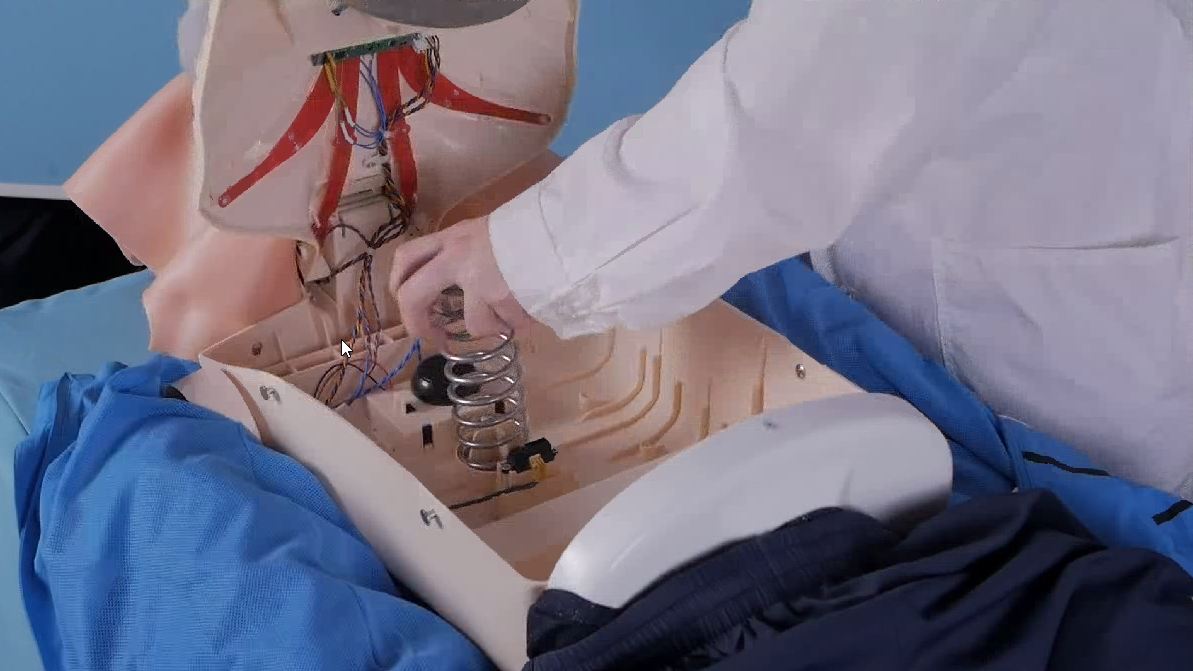

• изменение ригидности грудной клетки (взрослая – детская) с помощью замены пружин;
• первая медпомощь при ожогах, переломах (включая наложение фиксирующих повязок и шин), кровотечениях;
• наглядная демонстрация циркуляции крови от сердца к мозгу во время выполнения СЛР за счет встроенных световых индикаторов красного цвета, которые располагаются в груди, шее и голове манекена.

Возможности тренажера-манекена предусматривают звуковое и световое сопровождение занятий, информирующее о правильном/неправильном выполнении заданного упражнения.

Обучение на тренажере-манекене предусматривает работу в шести основных режимах:

• учебно-демонстрационный режим, используемый для отработки отдельных реанимационных мероприятий;
• тестовый режим реанимации одним спасателем (2:15);
• тестовый режим реанимации двумя спасателями (1:5);
• тестовый режим реанимации (2:30);
• тестовый режим реанимации (30:2), рекомендованный Европейским советом по реанимации (ERC);
• взрослый и детский режимы:

- во взрослом режиме упражнение выполняется по нормативам оказания помощи взрослому человеку;

- в детском режиме упражнение выполняется по нормативам оказания помощи подростку (необходимое давление, оказываемое на грудную клетку при выполнении упражнения, уменьшается).

Для проведения обучения в условиях, максимально приближенных к реальным, и оценки эффективности приобретенных навыков введен дополнительный режим "Эксперт", позволяющий проводить СЛР без визуализации выполняемых действий, с последующей выдачей заключения о ходе выполнения упражнения.

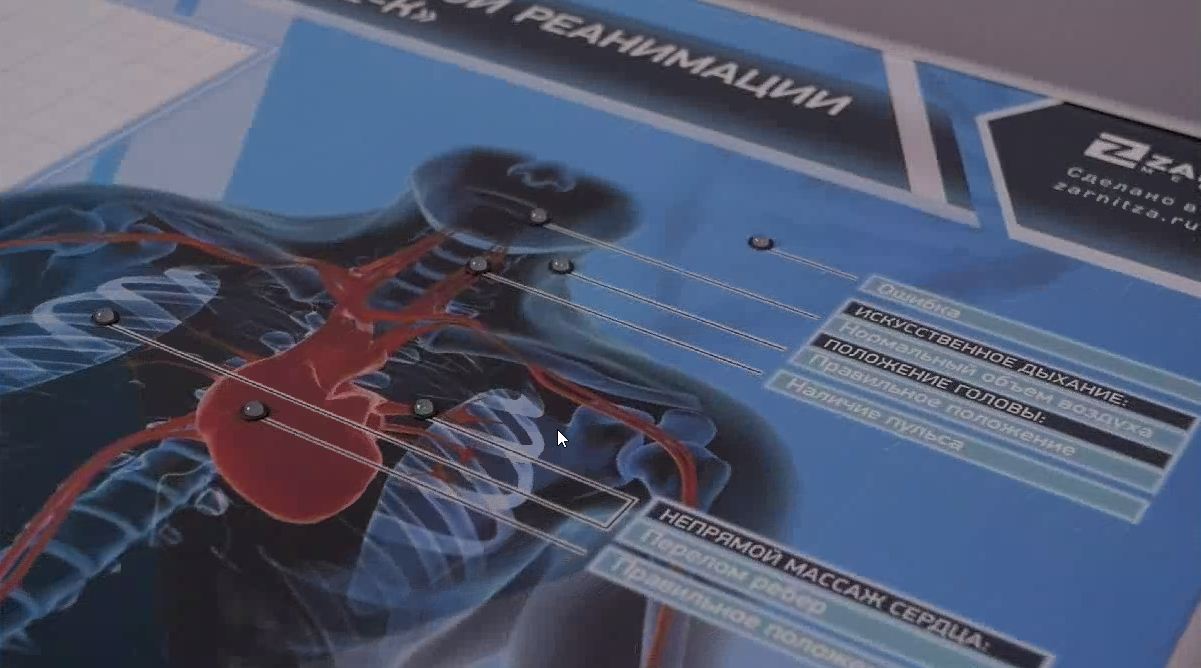

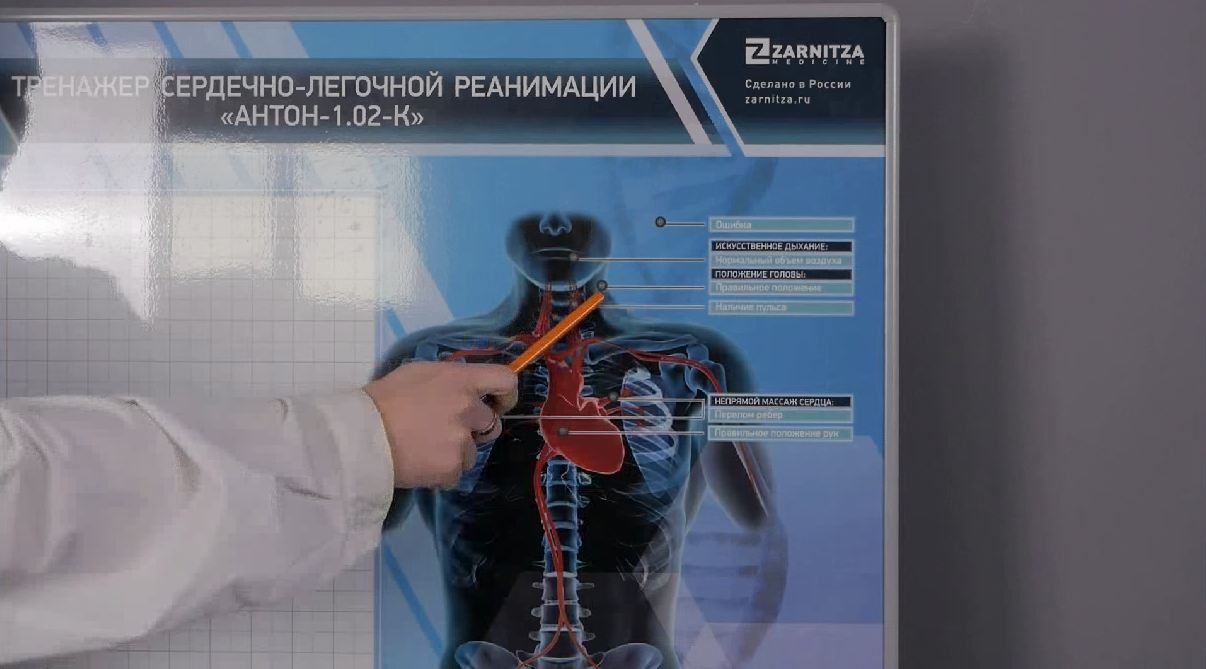

В комплект поставки тренажера-манекена входит настенное электрифицированное табло с маркерным антибликовым покрытием, а также планшет на базе Android и ноутбук. На лицевой стороне табло изображена анатомия человека и размещена двухцветная светодиодная индикация. Каждому индикатору соответствует состояние одного из базовых параметров проведения реанимационных мероприятий. Зеленый свет индикаторов сигнализирует о правильном выполнении действий, красный – о неправильном. Также на лицевой стороне табло размещено разлинованное поле для нанесения разноцветными маркерами изображений, пометок и комментариев.

Анатомические особенности робота-тренажера:

• размер торса и пропорции аналогичны телосложению взрослого человека;
• конечности сгибаются в суставах:

- тазобедренном,
- коленном,
- локтевом,
- плечевом,
- голеностопном;

• возможность запрокидывания головы;
• лицевая маска тренажера, выполненная из эластичного силикона, полностью визуально и тактильно создает имитацию кожи человека, что позволяет проводить мероприятия по выведению нижней челюсти и прижатию крыльев носа при выполнении СЛР.

Состав комплекта визуального и тестирующего оборудования:

1. Анатомическое светодинамическое табло для отслеживания правильности выполняемых действий.
2. Программное обеспечение на базе Android и IOS. Позволяет управлять и наблюдать за действиями на роботе-тренажере. Установлено на планшете базе Android.

Имеет следующие показатели:

-режимы манекена;
-просмотр событий проведенных мероприятий;
-голосовое сопровождение допущенных ошибок после окончания мероприятий;
-положение головы;
-нажатие на грудину;
-перелом ребер;
-положение рук;
-наличие пульса;
-наличие ошибок;
-скорость ИВЛ (цифровое значение в секундах);
-глубина компрессий (цифровое значение в сантиметрах);
-состояние легких (цифровое значение в миллилитрах);
-частота компрессий (цифровое значение в компрессиях/ минутах);
-анимационные подсказки;
-теоретическая база для выполнения упражнения СЛР;
-программное переключение режима на детский или взрослый;
-дополненная реальность (с помощью наведения камеры смартфона на специальный QR-код возможен просмотр работоспособности жизненно важных органов (легкие, сердце и его клапаны, медиальный срез сердца).

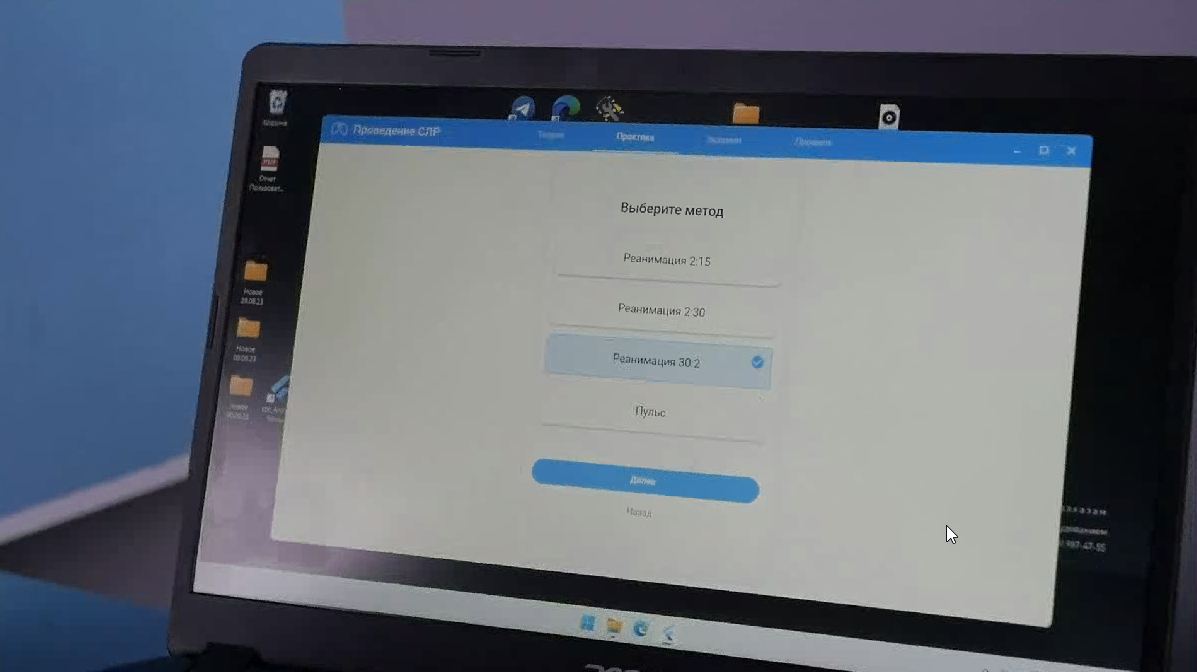

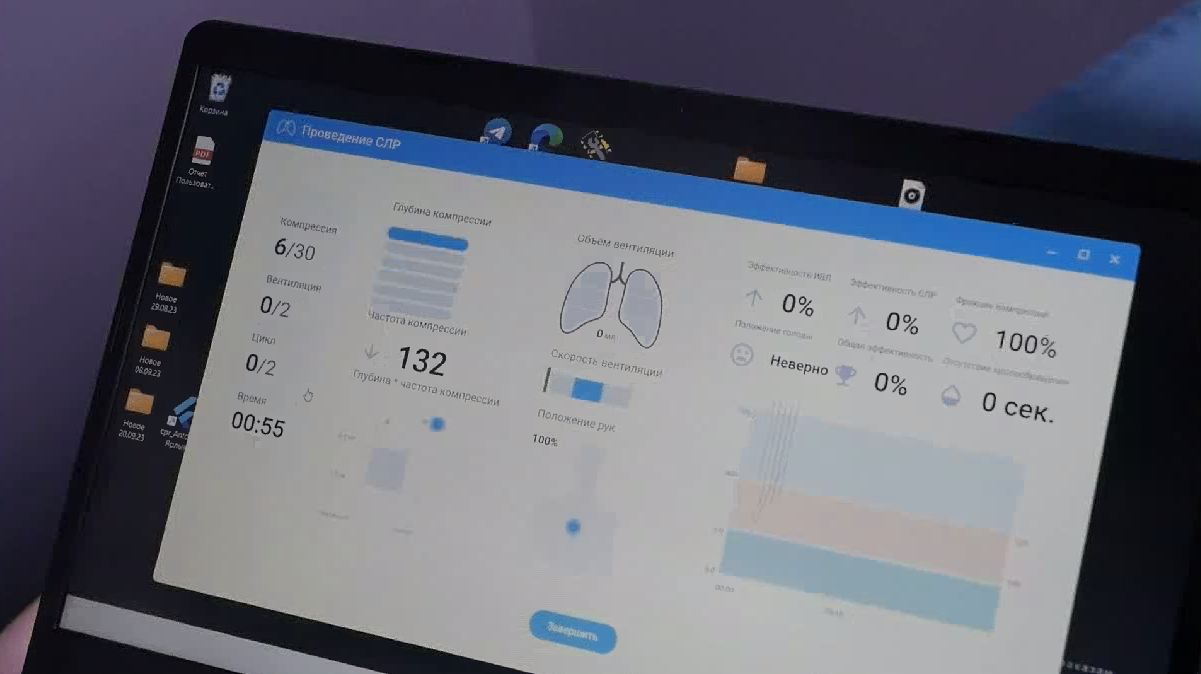

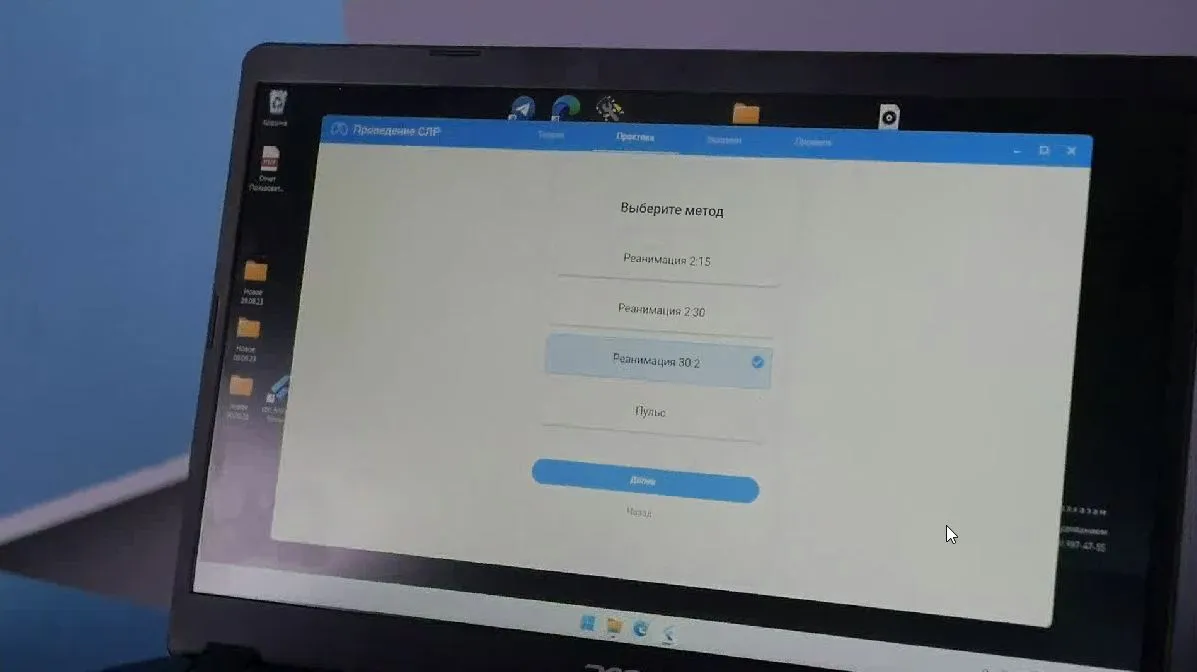

3. Программное обеспечение на базе Windows. Позволяет управлять и наблюдать за действиями на роботе-тренажере. (Предназначено для инструктора). Установлен на ноутбуке.

Имеет следующие показатели:

-режимы манекена;
-просмотр событий проведенных мероприятий;
-голосовое сопровождение допущенных ошибок после окончания мероприятий;
-положение головы;
-нажатие на грудину;
-перелом ребер;
-положение рук;
-наличие пульса;
-наличие ошибок;
-скорость ИВЛ (цифровое значение в секундах);
-глубина компрессий (цифровое значение в сантиметрах);
-состояние легких (цифровое значение в миллилитрах);
-частота компрессий (цифровое значение в компрессиях/ минутах);
-анимационные подсказки;
-теоретическая база для выполнения упражнения СЛР;
-программное переключение режима детский и взрослый.

Функциональные особенности робота-тренажера:

• работа по беспроводному каналу связи;
• сменная лицевая маска;
• сменные воздушные дыхательные пути;
• сменная манишка грудной клетки;
• съемные конечности;

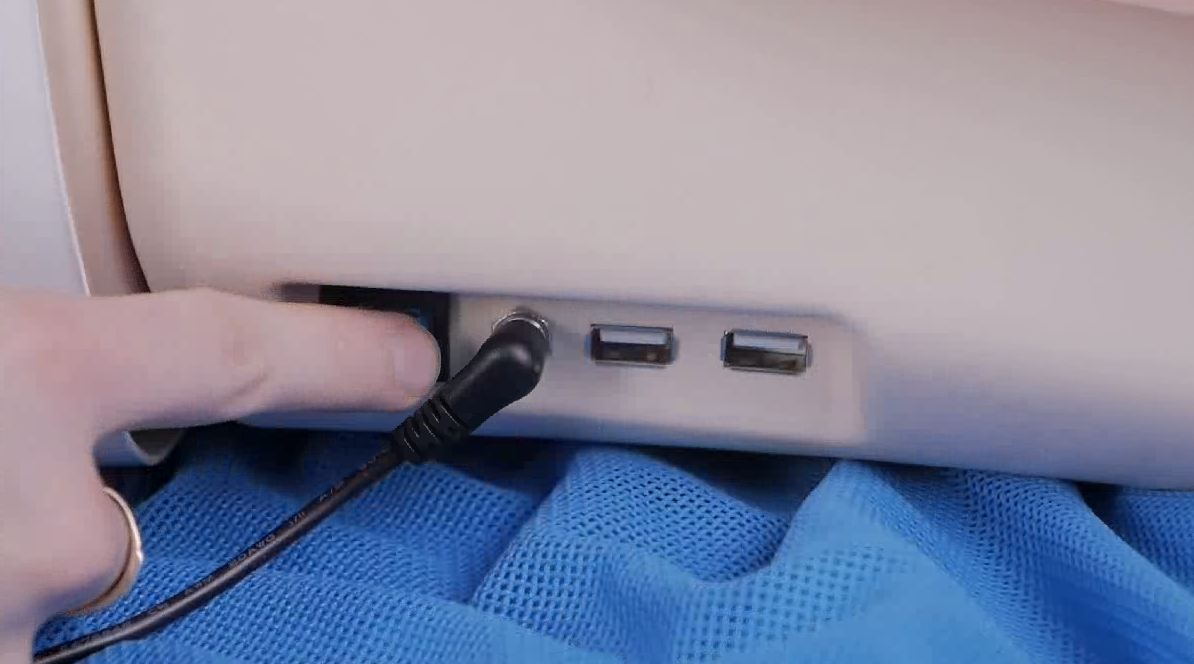

• работа тренажера-манекена от аккумулятора;
• работа табло от аккумулятора;
• глаза представляют собой фоточувствительные LED-дисплеи автоматически отображающие реакцию зрачков на свет и реанимационные действия.

На планшете предустановлено мультимедийное программное обеспечение с интуитивно понятным интерфейсом, не требующим дополнительного обучения для пользователей с любым уровнем подготовки, включающим в себя программу тестирования "Мобильный модуль тестирования" для проверки знаний по оказанию первой помощи при следующих травмирующих факторах:
(Предусмотрено два режима работы с модулем: "Обучение" и "Контроль")

• поражение электрическим током (напряжение до 1000 В);
• поражение электрическим током (напряжение выше 1000 В);
• поражение электрическим током при обрыве линии электропередачи;
• падение с опоры при ремонте электросети;
• попадание в зону замыкания фазы на землю;
• поражение электрическим током бытового напряжения 220 В;
• ожог лица и глаз химическими веществами;
• отравление при попадании ядовитых веществ в желудок;
• химический ожог без повреждения целостности кожного покрова;
• химический ожог с повреждением целостности кожного покрова;
• отравление парами хлора;
• отравление угарным газом.

Технические характеристики

Манекен: поливинилхлорид 3 мм, АБС поливинилхлорид, жидкий полиуретановый пластик
Анатомическое табло: АБС поливинилхлорид, алюминиевый профиль

Комплектация

1. Манекен
2. Анатомическое маркерное табло с антибликовым покрытием
3. Очищающая губка для табло
4. Планшет с предустановленным программным обеспечением
5. Ноутбук
6. Санитарные салфетки для проведения искусственной вентиляции легких (1 комплект)
7. Учебная маска с односторонним клапаном (3 шт)
8. Мультимедийное программное обеспечение на электронном носителе информации
9. Сменная пружина
10. Сменная имитация легких
11. Пенополиэтиленовый коврик
12. Спортивный костюм
13. Поясной ремень
14. Обувь (пара)
15. Транспортировочная сумка
16. Набор цветных маркеров
17. Очищающая жидкость для маркерных досок
18. Крепежные элементы для анатомического табло
19. Блок питания для подзарядки табло
20. USB-кабель
21. Вкладыш-табличка с модулем дополненной реальности
22. Паспорт-руководство по эксплуатации
23. Методические рекомендации
24. Руководство по эксплуатации программного обеспечения

Документация

1. Паспорт
2. Руководство по эксплуатации
3. Методические рекомендации

Дополнительная комплектация

• Устройство для проведения искусственного дыхания пленочного типа для отработки навыков искусственного дыхания на манекене-тренажёре при проведении сердечно-легочной реанимации. Приказ 838 Минпросвещения РФ
• Расходный материал для манекенов-тренажёров для проведения сердечно-легочной реанимации. Приказ 838 Минпросвещения РФ

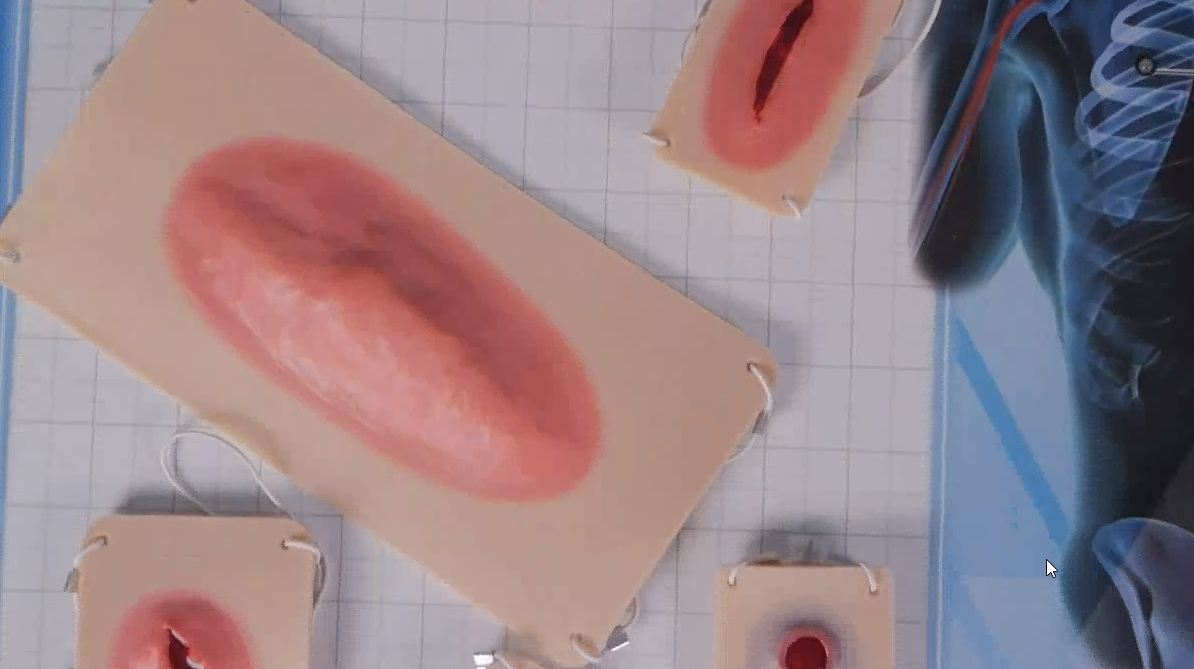

• Имитаторы ранений и поражений для манекена (18 ран). Приказ 838 Минпросвещения РФ
• Имитаторы ранений и поражений с кровотечением (19 шт)
