Интерактивный лапароскопический тренажер для отработки базовых навыков ЛТК-1.04

Интерактивный лапароскопический тренажер для отработки базовых навыков представляет собой комплекс оборудования для получения и закрепления навыков проведения лапароскопических манипуляций.

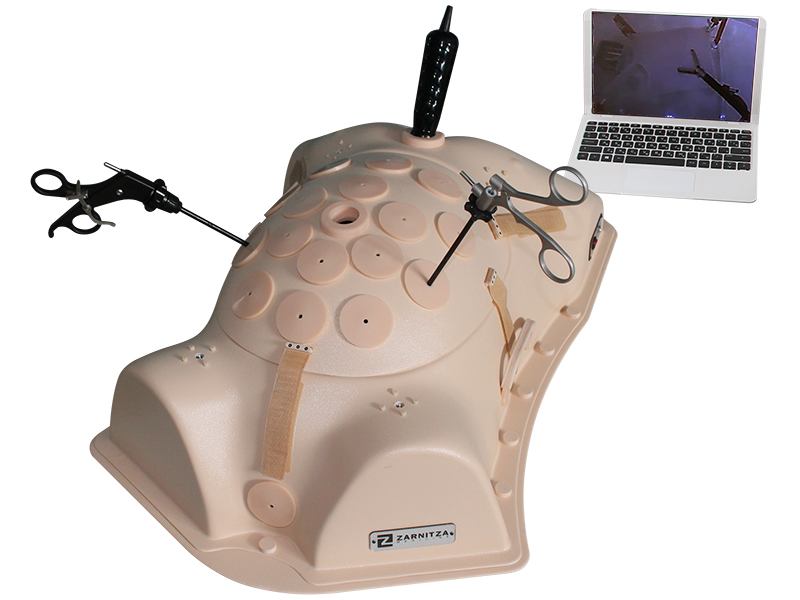

Конструкция представляет собой модель туловища человека с верхними фрагментами бедер, и обеспечивает быстрый и легкий доступ при замене компонентов, применяемых на занятиях по проведению лапароскопических операций. На корпусе, повторяющем конфигурацию передней брюшной стенки в состоянии инсуфляции, равномерно распределены порты для эндохирургических инструментов. Поддон модели туловища оснащен металлической пластиной, позволяющей проводить электрокоагуляционные манипуляции на биологическом материале.

Для удобства использования тренажер комплектуется эндохирургическим набором инструментов, в состав которого входит:

• диссектор;
• ножницы;
• иглодержатель.

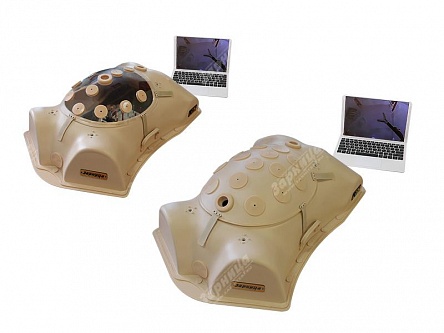

Корпус тренажера обеспечивает возможность проведения тренировки в двух режимах:

• с возможностью прямого оптического контроля;
• с закрытым от прямого наблюдения операционным полем.

В состав комплекта входят 2 разных варианта упражнений:

Вариант 1.

Пособие № 1 – Кольца и шнурки.

Данное упражнение подразумевает протяжку через кольца шнурков с помощью лапароскопического инструмента. Траектория может быть как произвольной, так и заданной инструктором.

Пособие № 2 – Бусинка на жердочке.

При выполнении данного упражнения с помощью диссектора или зажима по изогнутой жерди проводится бусинка. Движения осуществляются в разных плоскостях и под разными углами.

Пособие № 3 – Гонки по проволоке.

Данное упражнение подразумевает проведение резинового кольца диссектором по проволоке за определенное время.

Пособие № 4 – Одежда для штырьков.

При помощи лапароскопических инструментов кольца разного диаметра, расположенные на поддоне тренажера, должны быть захвачены и надеты на вертикальные столбики.

Пособие № 5 – Ткань под натяжением.

При работе с данным пособием испытуемый с помощью иглодержателя и зажима должен наложить хирургические швы на ткани, находящиеся под натяжением.

Пособие № 6 – КИ-тренажер.

Данное упражнение позволяет отработать навыки движений рук в разных плоскостях. Конструкция пособия подразумевает поворот на необходимый угол с целью выведения поперечной балки в одну из сторон.

Пособие № 7 – Двухслойная модель кишки.

Представляет собой модуль из двухкомпонентного силикона, предназначенного для отработки навыков эндоскопического шва, наложения ручного и аппаратного анастомоза.

Пособие № 8 – Модель ткани для прошивания и выполнения узлов.

Имитация ткани представляет собой модуль из двухкомпонентного силикона, предназначенного для отработки навыков прошивания и завязывания хирургических узлов при различных видах краев раны и отхождения их друг от друга.

Вариант 2.

Пособие № 1 – Перемещение по штырькам.

Пособие представляет собой основание с размещенными на нем штырями, на которые с помощью эндоскопического инструмента помещаются фигурки различных форм.

Пособие № 2 – Бимануальная координация.

Упражнение выполнено в качестве блока с закрывающимися ячейками, на дне которых размещены цифры. Открывая блоки диссектором, испытуемый должен определить цифры, которые отмечены внутри каждой ячейки.

Пособие № 3 – Навигация оптикой.

Пособие выполнено в качестве блока с ячейками, на дне которых размещены цифры. Перемещая оптическую трубку в разных направлениях и под разными углами, испытуемый должен определить цифры, которые отмечены внутри каждой ячейки.

Пособие № 4 – Иссечение круга.

Данное пособие представляет собой матерчатую салфетку, закрепленную в держателе, с нанесенным на ней кругом в виде черной нити. Тестируемый должен отсекать часть салфетки, расположенную внутри круга, не выходя за его пределы.

Пособие № 5 – Клипирование и пересечение.

Упражнение представляет собой основание с поперечными штырьками, на которые натянуты 2 резиновые нити. С помощью клипатора эти нити соединяются между собой, а затем иссекаются в другом месте – посередине между наложенными клипсами. Таким образом получается единое кольцо.

Пособие № 6 – Захват и прошивание.

Упражнение представляет собой основание с поперечными штырьками, правая часть которых установлена в виде шестиугольника. Между основаниями этого шестиугольника натягивается резиновая лента, на которую накладывается шов.

Пособие № 7 – Эндоскопическая петля.

Представляет собой поролоновую ткань со свободно размещенными отростками, которая основанием помещается в держатель. В ходе эндоскопических манипуляций на отростки накладываются различные узлы либо накидываются петли, с последующим удалением лигатур.

Пособие № 8 – Экстракорпоральный шов.

Тренажер представляет собой дренаж с имитацией раны. С помощью двух иглодержателей накладывается узел в области маркированных зон вкола и выкола.

Пособие № 9 – Интракорпоральный шов.

Тренажер представляет собой дренаж с имитацией раны. С помощью двух иглодержателей накладывается узел в области маркированных зон вкола и выкола.

Пособие № 10 – Непрерывный шов.

Тренажер представляет собой дренаж с имитацией раны. С помощью двух иглодержателей накладывается узел в области маркированных зон вкола и выкола.

Корпус оснащен системой крепления с двумя посадочными местами для USB видеокамеры высокого разрешения, позволяющей фиксировать камеру в различных местах, и дает возможность изменять угол наклона и место съемки внутри манипуляционного короба. С помощью камеры можно проводить видеофиксацию производимых операций.

Тренажер предназначен для врачей - слушателей курсов повышения квалификации, ординаторов и интернов, студентов медицинских вузов и медицинских колледжей.

Технические характеристики

Поливинилхлорид, двухкомпонентный пластик холодного отверждения, силикон

Комплектация

1. Модель туловища человека
2. Цифровая камера высокого разрешения (1920 х 1080 пикселей)
3. Ноутбук
4. Программное обеспечение на электронном носителе информации
5. Комплект пособий для отработки практических эндохирургических навыков
6. Сумка для переноски и хранения
7. Набор инструментов для эндохирургии

Документация

1. Паспорт изделия
2. Руководство по эксплуатации

Дополнительная комплектация
