Универсальный интерактивный учебно-тренировочный комплекс средств тушения пожара (практические занятия с насосом типа ПН-40 и огнетушителями)

Описание

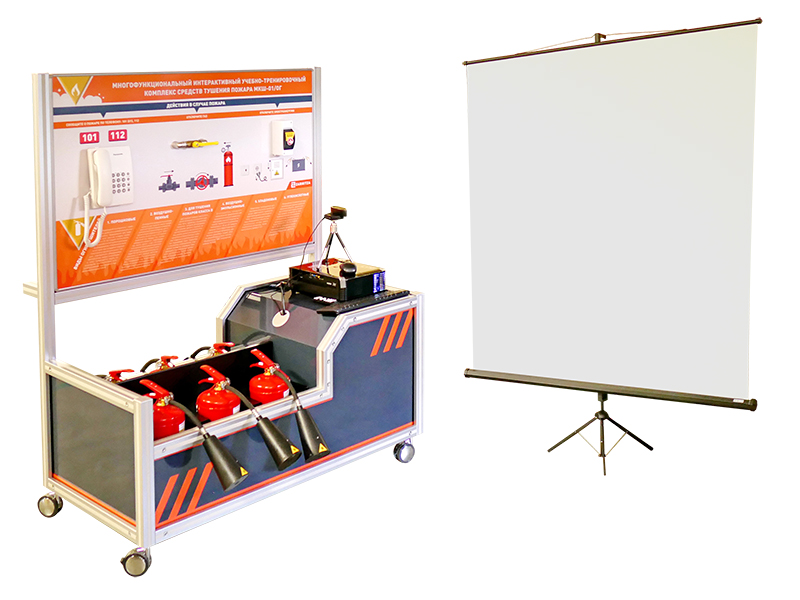

Интерактивный тренажер представляет собой комплекс, состоящий из сборной рамы (оборудованной колесиками-фиксаторами), пожарного насоса ПН-40, стойки с оборудованием, стойки с проекционным экраном и беспроводного пульта дистанционного управления инструктора. Стойка с оборудованием включает в себя: модели огнетушителей, мультимедийный видеопроектор, системный блок с лицензионным программным обеспечением, акустическую систему.

Универсальный интерактивный учебно-тренировочный комплекс средств тушения пожара МКУ-04 предназначен для приобретения и закрепления знаний и навыков эксплуатации пожарного насоса типа ПН-40 и огнетушителей курсантами специализированных учреждений.

Программное обеспечение предусматривает работу комплекса в режиме тестирования для проверки теоретических знаний обучаемого, а также в режиме просмотра технического видеофильма "Основы пожарной безопасности", содержащего информацию о способах прекращения горения, основных причинах возникновения возгорания и способах тушения, а также действиях при пожаре. В режиме практической работы программное обеспечение позволяет просмотреть ситуационные сценарии перед началом упражнения при помощи меню управления.

Тестовое программное обеспечение комплекса предусматривает возможность добавления, редактирования и изменения уже существующих тестов и ответов. Данная система адаптирована к изменениям в законодательстве по пожарной безопасности.

В комплект поставки входит беспроводная клавиатура, позволяющая осуществлять навигацию по программным меню комплекса и постановку учебных заданий.

Универсальный интерактивный учебно-тренировочный комплекс средств тушения пожара МКУ-04 включает в себя Интерактивный тренажер огнетушителей и Интерактивный тренажер пожарного насоса.

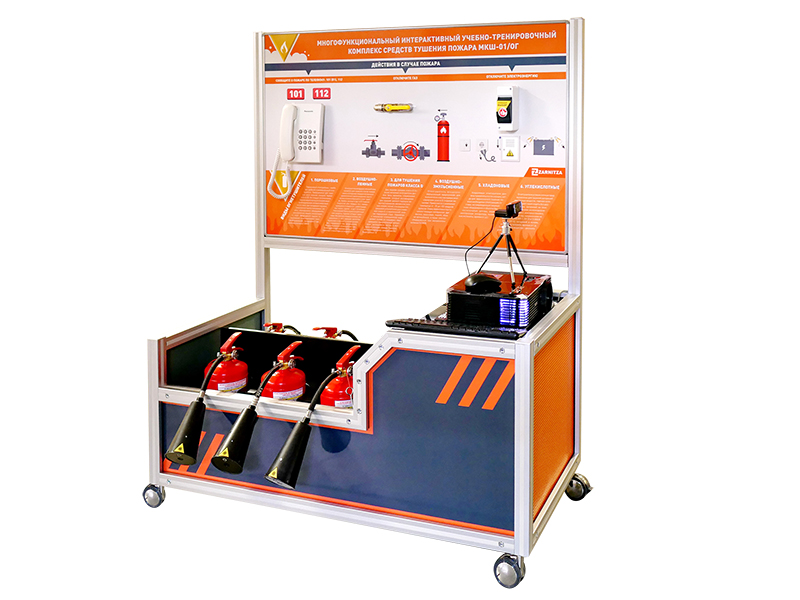

Интерактивный тренажер огнетушителей

Тренажер имитирует звуковое сопровождение возгорания: шум пламени пожара, тушения, работающего огнетушителя. Система визуализации комплекса базируется на проецировании учебно-тренировочной виртуальной среды на проекционный экран (1800 х 1800 мм) при помощи мультимедийного видеопроектора, обеспечивая двухмерное изображение помещения и расположенных в нем объектов, очага пожара, задымления, огнетушащей струи, изменения площади пожара и задымления в зависимости от действий обучаемого.

Огнетушители: ОП(АВСЕ), ОП(Д), ОВП, ОУ, ОХ, ОВЭ, вместимостью 4-5 л (насадка каждого огнетушителя снабжена датчиком пространственного позиционирования (лазер), ультразвуковым дальномером, индикатором уровня заряда батареи и камерой, установленной на стойке оборудования). Каждый из шести представленных имитаторов огнетушителей имеет те же органы управления, что и обычный огнетушитель:

• кольцо-фиксатор,

• сжимающаяся рукоятка запорно-пускового устройства,

• насадка огнетушителя.

Массогабаритные модели огнетушителей размещены на стойке в специальных отсеках, позволяющих хранить и подзаряжать огнетушители. Стойка оснащена роликами с фиксаторами для удобства при транспортировке внутри помещений и во время эксплуатации.

В данном тренажере использован базовый набор сценариев. Каждое упражнение соответствует определенному классу пожара (А, А1, А2, В, В1... Д, Е). В задачу обучаемого входит не только правильное выполнение действий с огнетушителем, направленных на ликвидацию пожара, но и предварительная оценка обстановки. Перед тем как приступить к ликвидации очага возгорания, необходимо выполнить следующие действия:

• Сообщить по телефону 01 или 112 в пожарную охрану (из телефонной трубки слышен ответ виртуального диспетчера пожарной охраны; обучаемый в течение 25 секунд прослушивает речь диспетчера, может отвечать на задаваемые вопросы).

• Перекрыть газовый кран.

• Отключить электроэнергию в электрическом шкафу (на экране после выполнения данного действия происходит уменьшение интенсивности освещения).

После выполнения всех вышеперечисленных действий необходимо выбрать огнетушитель в соответствии с классом пожара, представленного на экране, и приступить к тушению.

Оценка выполнения упражнения производится как "зачет" или "незачет".

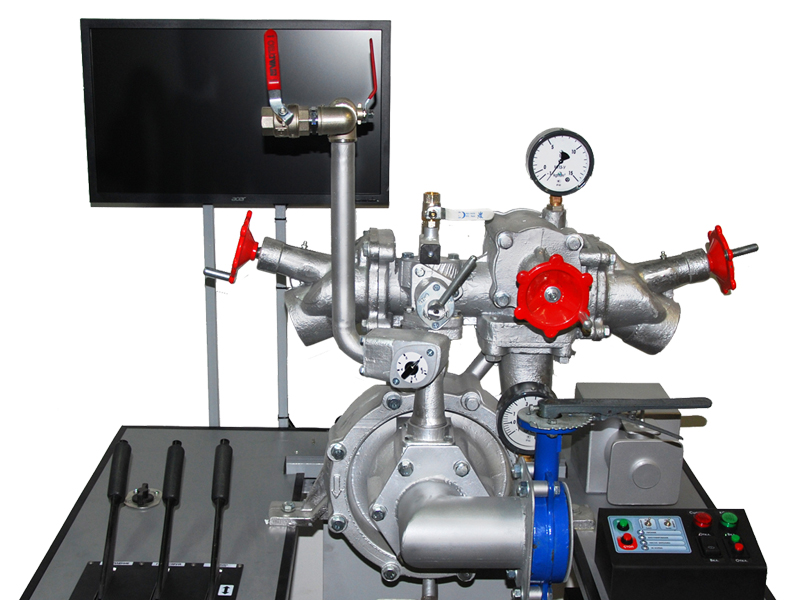

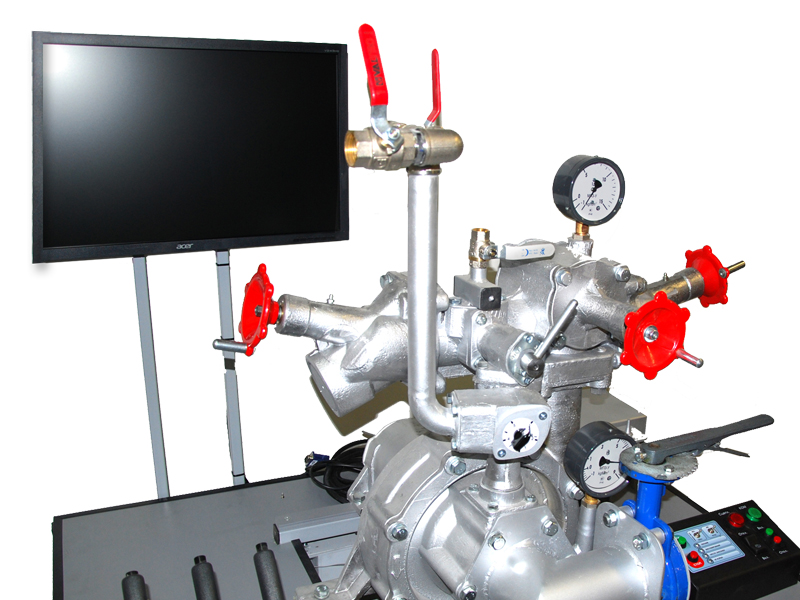

Интерактивный тренажер насоса

Тренажер пожарного насоса имитирует забор и подачу огнегасящих жидкостей. Звуковая система реализует имитацию звука работы двигателя пожарного автомобиля и насоса на различных режимах. Система визуализации обеспечивает согласованное отображение насоса, водопенных коммуникаций и навесного оборудования, соответствующего выбранному упражнению. Движение и смешение жидкостей отображается на проекционном экране разными цветами в виде флэш-анимации и отражает следствие любой манипуляции с органами управления насоса и вспомогательного оборудования. Оценка выполнения упражнения производится по 5-балльной системе.

Тренажер позволяет отрабатывать следующие действия:

• Заполнение насоса:

1. из цистерны,
2. из пожарного гидранта,
3. из водоема.

• Управление трансмиссией.

• Работа с пенной запорно-регулировочной арматурой.

• Работа с гидроэлеватором через цистерну.

• Подача огнегасящего состава.

• Проверка насоса на сухой вакуум.

Интерактивный комплекс средств тушения пожара МКУ-04 обеспечивает возможность проведения свыше 120 упражнений.

Для подтверждения допуска к работе с оборудованием тренажер оснащен интерактивным сенсорным модулем со светодинамической индикацией (900х600х30 мм), позволяющим проводить обучение и тестирование по видам огнетушителей и правилам их эксплуатации. Маркерная сенсорная поверхность позволяет вносить корректировки в процесс обучения. Установленное программное обеспечение "Виртуальный учитель", громкость которого регулируется встроенным блоком управления, позволяет проводить групповое обучение.

На тренажере в пределах видимости установлен тестовый блок контроля состояния элементов, который отражает техническое состояние основных деталей, узлов и систем тренажера и сигнализирует о недопустимом износе или отказе при помощи световой индикации посредством загорания определенной ячейки светодиодной линейки на панели блока. Данная функция позволяет предупредить преждевременный выход из строя органов тренажера и принять меры по устранению неисправностей.

Тренажер снабжен системой автоматического распознавания "курсант/инструктор" для ограничения доступа к его эксплуатации в отсутствие преподавателя и исключения выхода из строя вследствие некорректного использования.

Технические характеристики

Каркас: алюминиевый профиль 20 х 20 мм и 20 х 40 мм, толщина стенки не менее 2 мм

Комплектация

1. Стойка оборудования и огнетушителей на роликах со стендовой частью и отсеками для моделей огнетушителей

2. Массогабаритная модель огнетушителя (объем 4-5 л) (6 шт.)

3. Рама насоса с блоком аппаратного модуля на роликах

4. Имитатор агрегата вакуумного электрического с блоком управления

5. Насос ПН-40 с органами управления

6. Органы ручного управления газоструйным вакуумным агрегатом, двигателем и трансмиссией

7. Интерактивный сенсорный модуль со светодинамической индикацией

8. Тестовый блок контроля

9. Система автоматического распознавания "курсант/инструктор"

10. Проекционный экран со стойкой

11. Мультимедийный видеопроектор

12. Системный блок

13. Беспроводная клавиатура и мышь

14. Камера

15. Мультимедийный динамик

Документация

1. Паспорт изделия
2. Руководство по эксплуатации
3. Инструкция по калибровке
4. Описание массогабаритных моделей огнетушителей
5. Альбом сценариев
6. Методические рекомендации
