Стационарный учебно-тренировочный комплекс "Огневой полигон"

Описание

Стационарный учебно-тренировочный комплекс "Огневой полигон" предназначен для практической подготовки пожарных и спасателей к работе в условиях, максимально приближенных к реальному пожару, и позволяет отрабатывать приемы и способы по тушению различных очагов пожара, контролировать расход огнетушащего вещества и совершенствовать навыки по эксплуатации средств индивидуальной защиты органов дыхания, отрабатывать навыки применения новых технических средств пожарно-спасательной техники и технологий пожаротушения, вести подготовку пожарных к работе в особо сложных условиях и в агрессивных средах при воздействии открытого пламени, задымления, повышенной влажности, вырабатывать у тренирующихся навыки работы в специальных защитных костюмах с применением средств индивидуальной защиты органов дыхания (СИЗОД), отрабатывать приемы поиска людей в задымленной зоне и их спасение.

Учебно-тренировочный комплекс обеспечивает:

• подготовку пожарных к работе в особо сложных условиях при воздействии открытого пламени, задымления, повышенной влажности;
• обучение приемам и способам коллективных действий при тушении пожаров и проведении аварийно-спасательных работ в непригодной для дыхания среде;
• выработку и поддержание практических навыков в эксплуатации средств индивидуальной защиты органов дыхания, специальной защитной одежды, других находящихся на вооружении технических средств;
• формирование у обучаемых волевых и морально-психологических качеств, обусловленных профессиональной деятельностью личного состава;
• полный контроль тренировочного процесса руководителем;
• видеозапись тренировок и сохранение ее в базе данных для последующего анализа;
• применение в процессе тренировки безопасных веществ;
• многоступенчатую автоматическую систему безопасности.

Учебно-тренировочный комплекс включает:

• систему видеонаблюдения и видеозаписи;
• систему односторонней акустической связи;
• систему искусственного задымления;
• систему освещения;
• систему отопления;
• систему вентиляции;
• систему бесперебойного электропитания комплекса;
• систему управления работой тренажеров (огневых симуляторов);
• систему аварийного отключения;
• систему распределения, подачи и хранения горючего газа "Пропан";
• дренажную систему для сбора и отведения огнетушащего вещества (воды);
• систему отключения подачи газа при достижении заданных параметров тушения;
• систему газового анализа концентрации горючего газа в помещениях;
• систему контроля температуры помещений учебно-тренировочного комплекса;
• систему аварийной остановки тренировки.

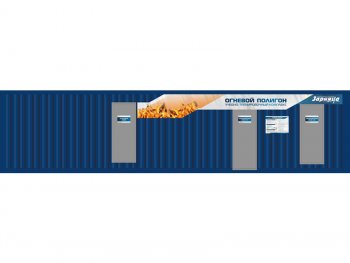

Тренировочный комплекс смонтирован на основе высокого морского 40-фунтового контейнера типа Hight Cube. Стены, потолок, пол и полотна дверей комплекса имеют термоизоляцию, их покрытие допускает мойку водой.

Учебно-тренировочный комплекс спроектирован по модульному принципу и включает следующие модули:

• Модуль "Пункт управления".
• Тренировочный модуль № 1.
• Тренировочный модуль № 2.
• Техническое помещение для хранения газа.
• Техническое помещение "Вентиляционная".

Модуль "Пункт управления" представляет собой помещение, укомплектованное рабочим местом руководителя занятий с пультом управления. Модуль предназначен для постоянного контроля и управления тренировочным процессом и обеспечивает:

• управление работой тренажеров (огневых симуляторов);
• контроль за состоянием газовоздушной смеси в тренировочных помещениях;
• управление акустической связью;
• видеонаблюдение в режиме реального времени и видеозапись хода тренировки на жесткий диск;
• управление системой искусственного задымления;
• управление системой освещения;
• управление системой вентиляции и отопления;
• аварийную остановку тренировки при включении кнопки "Аварийный стоп" (при срабатывании аварийной остановки тренировки происходит прекращение подачи газа к огневым тренажерам);
• автоматическое включение аварийной остановки при превышении заданных параметров газовоздушной среды в тренировочных помещениях.

Тренировочный модуль № 1 предназначен для отработки приемов и способов по тушению очагов пожара на промышленных объектах, совершенствование профессиональных навыков по спасению пострадавших из опасных зон, контроля расхода огнетушащего вещества на тушение пожара.

Состав:

• Огневой тренажер-симулятор "Горящий трубопровод".
• Огневой тренажер-симулятор "Горящие газовые баллоны".
• Тренажер "Рубильник".

Тренировочный модуль № 2 предназначен для отработки приемов и способов по тушению очагов пожара на промышленных объектах, контролю расхода огнетушащего вещества на тушение пожара, поиска и эвакуации пострадавших.

Состав:

• Огневой тренажер-симулятор "Горящий электродвигатель".
• Огневой тренажер-симулятор "Горящий кабельный лоток".
• Огневой тренажер-симулятор "Потолочный огонь".
• Огневой тренажер-симулятор "Горящая дверь".
• Имитатор мебели "Шкаф".

Техническое помещение для хранения газа предназначено для хранения и распределения подачи горючего газа к огневым тренажерам. Температура воздуха в помещении измеряется датчиками температуры, показания которых отображаются на дисплее измерителя, расположенного на дверце щита регулирования. Измерение концентрации горючего вещества в помещении обеспечивается газоанализатором. Вентиляция помещения обеспечивается приточным и вытяжным вентиляторами, а отопление - конвектором. Включение/отключение вентиляции и отопления помещения происходит автоматически от щита регулирования. Продувка, очистка от конденсата и мелких механических частиц газовой системы производится воздушным компрессором, расположенным в техническом отсеке. Хранение, подачу и распределение горючего вещества обеспечивает система газоподачи.

Техническое помещение "Вентиляционная" предназначено для вентиляции тренировочных помещений. Основной забор воздуха происходит из вентиляционного окна, оборудованного на уровне лопастей вентилятора. Управление работой вентилятора производится с кнопочной панели пульта управления. Заполнение тренировочных отсеков дымом обеспечивается дымогенераторной установкой. Управление дымогенератором осуществляется с кнопочной панели пульта управления. В каналы вентиляционной системы встроены ТЭНы, обеспечивающие нагрев потока воздуха для последующего отопления тренировочных помещений. Управление ТЭНам осуществляется с кнопочной панели пульта управления.
