Программно-аппаратный учебно-тренажерный комплекс по моделированию алгоритмов действий и отработки тактических мероприятий при тушении пожаров "Стратег 1.01"

Описание

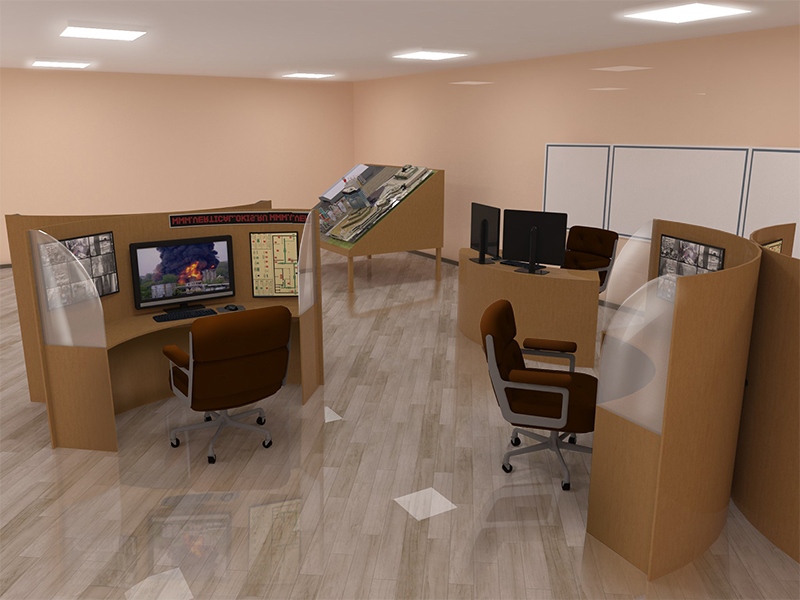

Учебно-тренажерный комплекс представляет собой комплект интерактивного оборудования, разработанного в соответствии с приказом МЧС РФ "Об утверждении Порядка тушения пожаров подразделениями пожарной охраны". Включает в себя:

• светодинамический 3D-макет с объектами, отображающими в режиме реального времени динамику происходящих процессов; автоматизированное рабочее место для подготовки руководителя тушения пожара (РТП); автоматизированное рабочее место для подготовки начальника тыла; автоматизированное рабочее место для подготовки начальника УТП (СТП); автоматизированное рабочее место инструктора с модулем ввода неисправностей.

Учебно-тренажерный комплекс предназначен для подготовки лиц, ответственных за тушение пожара, путем 3D моделирования возгорания и отработки тактических навыков с имитацией практических мероприятий по его ликвидации службы пожарной охраны. Программно представлены три варианта участников:

• руководитель тушения пожара (РТП); начальник тыла; начальник УТП (СТП).

Светодинамический 3D-макет с объектами, отображающими в режиме реального времени динамику происходящих процессов

Представляет собой масштабную модель комплекса следующих объектов для отработки тактических мероприятий:

• нефтебаза с искусственным водохранилищем; торгово-развлекательный центр; аэропорт.

На макете в режиме реального времени отображается динамика происходящих процессов (направления распространения пламени, варианты расстановки сил и средств, подъездные пути, наличие гражданского населения, направление и скорость ветра). Визуализация на макете реализована посредством установки пленки обратной проекции и короткофокусного проектора, установленного с внутренней стороны макета, что исключает возможность перекрытия проецируемого потока и позволяет отобразить всю динамику происходящего, включая числовые данные. На боковой поверхности макета установлен тестовый модуль контроля состояния элементов, который отражает техническое состояние основных деталей, узлов и систем тренажера и сигнализирует о недопустимом износе или отказе при помощи световой индикации посредством загорания определенной ячейки светодиодной линейки на панели модуля, что позволяет предупредить преждевременный выход из строя органов тренажера и принять меры по устранению неисправностей. Управление макетом осуществляется системой управления на базе промышленного логического контроллера.

Автоматизированное рабочее место для подготовки руководителя тушения пожара (РТП)

Автоматизированное рабочее место предназначено для отработки практических навыков при тушении пожаров и связанных с ними аварийно-спасательных работ руководителем тушения пожара. В комплект рабочего места входит:

1. персональный компьютер с лицензионным программным обеспечением "ПЖР-1.01: сетевая версия, интегрированная с системой визуализации 3D-макета посредством устройства распределенного ввода/вывода на базе промышленного контроллера, клавиатура, мышь. В программе реализованы следующие практические действия руководителя тушения пожара:

• установление границ территории, на которой осуществляются действия подразделений по тушению пожара и проведению АСР;
• определение направления проведения разведки;
• установление количества и состава групп разведки, определение применяемых средств, пожарного инструмента, оборудования и снаряжения;
• принятие мер по обеспечению безопасного ведения разведки личным составом с выставлением поста безопасности газодымозащитной службы;
• прием и обработка докладов результатов разведки;
• определение последовательности и способов спасения людей;
• определение защитных мероприятий для обеспечения безопасности действий по тушению пожара и проведению АСР;
• принятие решения об использовании на пожаре ГДЗС;
• обеспечение взаимодействия со службами жизнеобеспечения;
• составление акта о пожаре.

Одной из составляющей программы является мультимедийный курс по оказанию первой помощи пострадавшим на месте пожара.

система визуализации, представляющая собой широкоформатный ЖК-дисплей 24", для наглядного отображения происходящих процессов. рабочее место снабжено системой автоматического распознавания "курсант/инструктор" для ограничения доступа к эксплуатации тренажера в отсутствие инструктора и исключения выхода его из строя вследствие некорректного использования;

Автоматизированное рабочее место для подготовки начальника тыла

Автоматизированное рабочее место предназначено для отработки практических навыков при тушении пожаров и связанных с ними аварийно-спасательных работ начальником тыла. В комплект рабочего места входит:

персональный компьютер с лицензионным программным обеспечением "ПЖР-1.01": сетевая версия, интегрированная с системой визуализации 3D-макета посредством устройства распределенного ввода/вывода на базе промышленного контроллера, клавиатура, мышь. В программе реализованы следующие практические действия начальника тыла:

• произведение разведки водоисточников, выбор насосно-рукавных систем, встреча и расстановка на водоисточники пожарной техники;
• сбор и сосредоточение резервов сил и средств, необходимых для тушения пожара и проведения АСР;
• обеспечение пожарной, аварийно-спасательной техники, а также техники, приспособленной для тушения пожаров и проведения АСР горюче-смазочными и другими эксплуатационными материалами;
• принятие мер по восстановлению в случае выхода из строя, потери работоспособности пожарной техники, пожарного инструмента и оборудования;
• ведение ведомственной документации.

Одной из составляющей программы является мультимедийный курс по оказанию первой помощи пострадавшим на месте пожара.

• система визуализации, представляющая собой широкоформатный ЖК-дисплей 24", для наглядного отображения происходящих процессов.
• рабочее место снабжено системой автоматического распознавания "курсант/инструктор" для ограничения доступа к эксплуатации тренажера в отсутствие инструктора и исключения выхода его из строя вследствие некорректного использования;

Автоматизированное рабочее место для подготовки начальника УТП (СТП)

Автоматизированное рабочее место предназначено для отработки практических навыков при тушении пожаров и связанных с ними аварийно-спасательных работ начальником УТП (СТП). В комплект рабочего места входит:

1. персональный компьютер с лицензионным программным обеспечением "ПЖР-1.01": сетевая версия, интегрированная с системой визуализации 3D-макета посредством устройства распределенного ввода/вывода на базе промышленного контроллера, клавиатура, мышь. В программе реализованы следующие практические действия начальника УТП (СТП):

• произведение разведки и доклад результатов РТП;
• спасение людей и эвакуация имущества по решению РТП;
• расстановка сил и средств подразделений;
• подача огнетушащих средств на позиции;
• организация связи;
• организация работы звеньев ГДЗС;
• доклад РТП о ходе выполнения поставленных задач, предполагаемой причине пожара и лицах, причастных к его возникновению.

Одной из составляющей программы является мультимедийный курс по оказанию первой помощи пострадавшим на месте пожара.

• система визуализации, представляющая собой широкоформатный ЖК-дисплей 24", для наглядного отображения происходящих процессов. рабочее место снабжено системой автоматического распознавания "курсант/инструктор" для ограничения доступа к эксплуатации тренажера в отсутствие инструктора и исключения выхода его из строя вследствие некорректного использования;

Автоматизированное рабочее место инструктора с модулем ввода неисправностей

Автоматизированное рабочее место предназначено для постановки задач и контроля за выполнением заданий. В комплект рабочего места входит:

• персональный компьютер с лицензионным программным обеспечением "ПЖР-1.01", сетевая версия. Программа позволяет инструктору изменять сценарии, создавать нестандартные ситуации, изменять параметры, влияющие на процесс горения; система визуализации, представляющая собой широкоформатный ЖК-дисплей 24", для наглядного отображения процессов прохождения упражнений и задания режимов работы с вводом неисправностей; система вывода результатов обучения на бумажный носитель МФУ; стол инструктора.

Технические характеристики

Основа: оргстекло 3 мм, 1 мм, поливинилхлорид 3 мм, ЛДСП, пластик холодного отверждения

Профиль: П-образный обкладочный алюминиевый профиль толщиной 3 мм, шириной 60 мм, окрашенный методом порошковой покраски

Способ резки: лазерный

Комплектация

1. Светодинамический 3D-макет
2. Автоматизированное рабочее место для подготовки руководителя тушения пожара (РТП)
3. Автоматизированное рабочее место для подготовки начальника тыла
4. Автоматизированное рабочее место для подготовки начальника УТП (СТП)
5. Автоматизированное рабочее место инструктора с модулем ввода неисправностей

Документация

Паспорт изделия с руководством по эксплуатации
