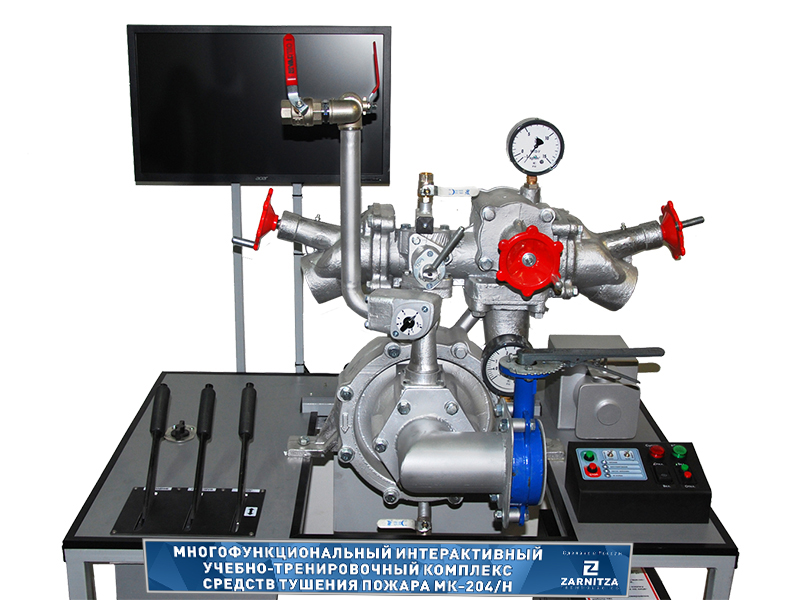

Многофункциональный интерактивный учебно-тренировочный комплекс средств тушения пожара МК-204/Н (практические занятия с насосом типа ПН-40)

Описание

Интерактивный тренажер представляет собой комплекс, состоящий из сборной рамы (оборудована колесиками-фиксаторами), пожарного насоса ПН-40 и беспроводного пульта дистанционного управления инструктора. Сборная рама включает в себя: место обучаемого, ЖК-телевизор 42", системный блок с лицензионным программным обеспечением, акустическую систему.

Многофункциональный интерактивный учебно-тренировочный комплекс средств тушения пожара МК-204/Н предназначен для приобретения и закрепления знаний и навыков эксплуатации пожарного насоса типа ПН-40 курсантами специализированных учреждений.

Программное обеспечение предусматривает работу комплекса в режиме тестирования для проверки теоретических знаний обучаемого, а также в режиме просмотра технического видеофильма "Основы пожарной безопасности", содержащего информацию о способах прекращения горения, основных причинах возникновения возгорания и способах тушения, а также действиях при пожаре. В режиме практической работы программное обеспечение позволяет просмотреть ситуационные сценарии перед началом упражнения при помощи меню управления.

Тестовое программное обеспечение комплекса предусматривает возможность добавления, редактирования и изменения уже существующих тестов и ответов. Данная система адаптирована к изменениям в законодательстве по пожарной безопасности.

В комплект поставки входит беспроводная клавиатура, позволяющая осуществлять навигацию по программным меню комплекса и постановку учебных заданий.

Тренажер пожарного насоса имитирует забор и подачу огнегасящих жидкостей. Звуковая система реализует имитацию звука работы двигателя пожарного автомобиля и насоса на различных режимах. Система визуализации обеспечивает согласованное отображение насоса, водопенных коммуникаций и навесного оборудования, соответствующего выбранному упражнению. Движение и смешение жидкостей отображается на ЖК-телевизоре разными цветами в виде флэш-анимации и отражает следствие любой манипуляции с органами управления насоса и вспомогательного оборудования. Оценка выполнения упражнения производится по 5-балльной системе.

Тренажер позволяет отрабатывать следующие действия:
1. Заполнение насоса:

• из цистерны;
• из пожарного гидранта;
• из водоема.

2. Управление трансмиссией.
3. Работа с пенной запорно-регулировочной арматурой.
4. Работа с гидроэлеватором через цистерну.
5. Подача огнегасящего состава.
6. Проверка насоса "на сухой вакуум".

Интерактивный комплекс средств тушения пожара МК-204/Н обеспечивает возможность проведения свыше 100 упражнений.

Данный тренажер универсальный: оснащается имитатором газоструйного вакуумного агрегата и имитатором вакуумного агрегата АВЭ.

Для подтверждения допуска к работе с оборудованием тренажер оснащен интерактивным сенсорным модулем со светодинамической индикацией (габаритами 900х600х30 мм), позволяющим проводить обучение и тестирование по пожарным насосам серии ПН и знакомиться с их конструктивными особенностями и техническими характеристиками. Маркерная сенсорная поверхность позволяет вносить корректировки в процесс обучения. Установленное программное обеспечение «Виртуальный учитель», громкость которого регулируется встроенным блоком управления, позволяет проводить групповое обучение.

На тренажере в пределах видимости установлен тестовый блок контроля состояния элементов, который отражает техническое состояние основных деталей, узлов и систем тренажера и сигнализирует о недопустимом износе или отказе при помощи световой индикации посредством загорания определенной ячейки светодиодной линейки на панели блока. Данная функция позволяет предупредить преждевременный выход из строя органов тренажера и принять меры по устранению неисправностей.

Тренажер снабжен системой автоматического распознавания "курсант/инструктор" для ограничения доступа к его эксплуатации в отсутствие преподавателя и исключения выхода из строя вследствие некорректного использования.

Технические характеристики

Каркас: алюминиевый профиль 20 х 20 мм и 20 х 40 мм, толщина 2-3 мм

Комплектация

1. Рама насоса с блоком аппаратного модуля на роликах
2. Имитатор агрегата вакуумного электрического с блоком управления
3. Насос ПН-40 с органами управления
4. Органы ручного управления газоструйным вакуумным агрегатом, двигателем и трансмиссией
5. ЖК-телевизор 42"
6. Системный блок
7. Интерактивный сенсорный модуль со светодинамической индикацией
8. Тестовый блок контроля
9. Система автоматического распознавания "курсант/инструктор"
10. Беспроводная клавиатура и мышь
11. Мультимедийный динамик

Документация

1. Паспорт изделия
2. Руководство по эксплуатации
3. Альбом сценариев
