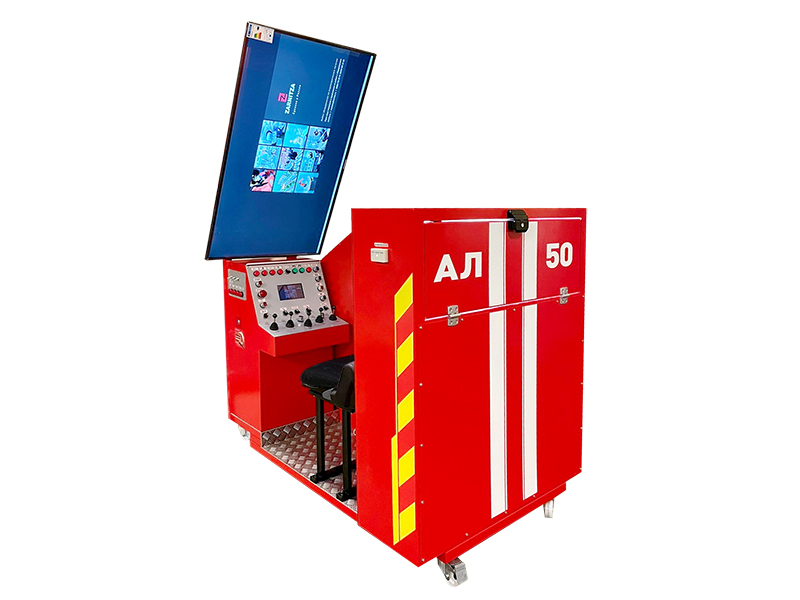

Интерактивный тренажер "Автолестница пожарная АЛ-50"

Описание

Тренажер пожарной автолестницы представляет собой комплекс, состоящий из тренировочного модуля "аутригер", ЖК-телевизора 55", тренировочного модуля "лестница", обучающего модуля, программного обеспечения и рабочего места преподавателя.

Интерактивный тренажер предназначен для приобретения и закрепления знаний и навыков эксплуатации автолестницы пожарной АЛ-50 курсантами специализированных учреждений.

Интерактивный тренажер обеспечивает:

• комплексную отработку правильности действий при выполнении задач тренировочных модулей "аутригер" и "лестница" в условиях виртуального пожара;

• работу в режиме индивидуального тестирования;

• дистанционное беспроводное управление запуском заданий и регулировками;

• планирование и формирование преподавателем заданий по отработке действий обучаемого;

• отображение внешних процессов при работе тренировочных модулей "аутригер" и "лестница";

• отображение процессов гидравлической системы в виде непрерывного визуального сопровождения выполнения задания;

• звуковое сопровождение работы агрегатов при выполнении задания;

• отработку действий обучаемого по установке автолестницы на опоры, по манипуляциям с лестницей;

• отработку действий обучаемого по выполнению задач спасания людей при помощи лестницы и подвесной люльки;

• отработку действий обучаемого по соблюдению алгоритмов режимных переходов работы автолестницы;

• отработку действий обучаемого в аварийных ситуациях;

• отработку действий обучаемого по управлению лафетным стволом.

Для подтверждения допуска к работе с оборудованием тренажер оснащен интерактивным сенсорным модулем со светодинамической индикацией (габаритами 900 х 600 х 50 мм), позволяющим проводить обучение и тестирование по органам управления и индикации автолестницы АЛ-50. Маркерная сенсорная поверхность позволяет вносить корректировки в процесс обучения. Установленное программное обеспечение "Виртуальный учитель" позволяет проводить групповое обучение.

На маркерной сенсорной панели в зависимости от задания выбирается режим "Обучение" или "Контроль". В режиме "Обучение" инструктор касается иконки, относящейся к преподаваемому материалу, и программное обеспечение "Виртуальный учитель" повествует о правилах эксплуатации автолестницы, относящихся к данному разделу, и мероприятиях по устранению неисправностей. В режиме "Контроль" программный код генерирует случайный вопрос по пройденному материалу, ответ на который вводится на сенсорной панели.

На маркерной сенсорной панели представлена модель автолестницы АЛ-50 в разрезе, на которой можно отрабатывать мероприятия по осмотру оборудования перед эксплуатацией и делать маркерные пометки для детализации отдельных вопросов.

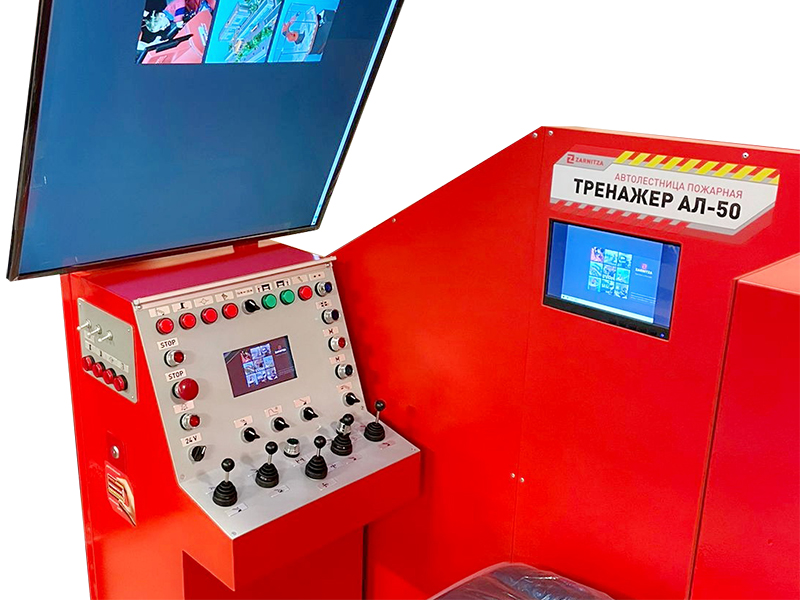

Тренировочный модуль "лестница" включает в себя:

• пульт оператора автолестницы АЛ-50;

• имитаторы гравитационных и механических контрольных приборов;

• акустическую систему 2.0;

• ЖК-телевизор;

• ЖК-дисплей.

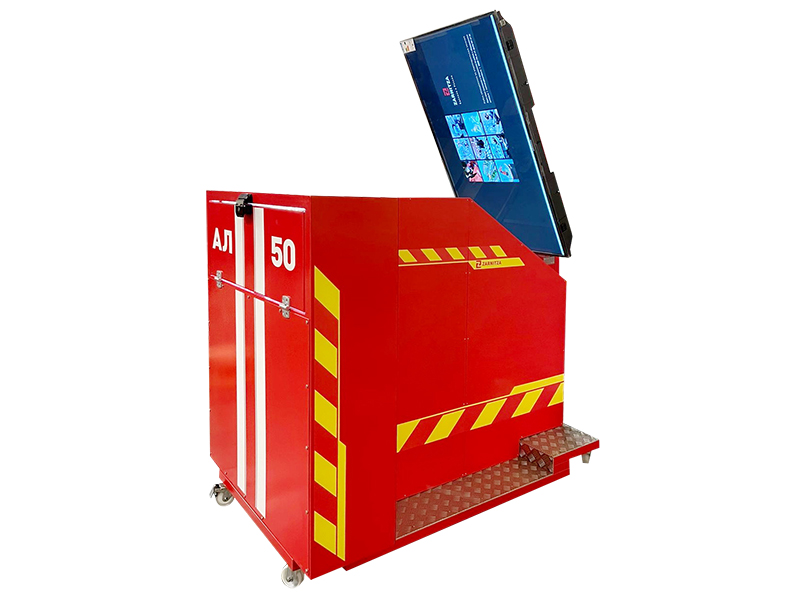

Тренировочный модуль "аутригер" включает в себя корпус заднего отсека автолестницы АЛ-50 с соответсвующим оборудованием. Оборудование тренировочного модуля размещается на штатных местах и обеспечивает выработку безошибочной рефлекторной моторики обучаемых.

Модуль мультимедийного сопровождения обеспечивает визуализацию рабочей зоны автолестницы с места оператора автолестницы во всех режимах ее работы с учетом подъема на максимальный угол в 75 градусов.

Обучающий модуль имеет комплект программных модулей:

• программный модуль "Устройство автолестницы АЛ-50";

• программный модуль "Гидравлика автолестницы АЛ-50".

Рабочее место преподавателя располагается в удобном месте для контроля над всеми устройствами визуализации, включая в себя стол, ЖК-дисплей, компьютерную клавиатуру и мышь. Для выбора задания в распоряжении преподавателя имеется графическая модель местности с размещенными на ней малоэтажными и многоэтажными зданиями и промышленными объектами. Здания и объекты выполнены с высокой степенью детализации.

Тренажерный комплекс установлен на единой передвижной раме, которая, имеет для перемещения фиксируемые колеса.

Тренажер имеет возможность замены пульта оператора лестницы на пульты других моделей автолестницы российских и зарубежных производителей.

На тренажере в пределах видимости установлен тестовый блок контроля состояния элементов, который отражает техническое состояние основных деталей, узлов и систем тренажера и сигнализирует о недопустимом износе или отказе при помощи световой индикации посредством загорания определенной ячейки светодиодной линейки на панели блока. Данная функция позволяет предупредить преждевременный выход из строя органов тренажера и принять меры по устранению неисправностей.

Тренажер снабжен системой автоматического распознавания "курсант/инструктор" для ограничения доступа к эксплуатации тренажера в отсутствие преподавателя и исключения выхода его из строя вследствие некорректного использования.

Технические характеристики

Каркас: стальной профиль 20 х 20 и 20 х 40 мм, толщиной 2-3 мм

Обшивка: композитная панель 3 мм

Комплектация

1. Пульт оператора автолестницы АЛ-50
2. Аппаратный модуль в корпусе
3. Задний отсек автолестницы АЛ-50 с корпусом

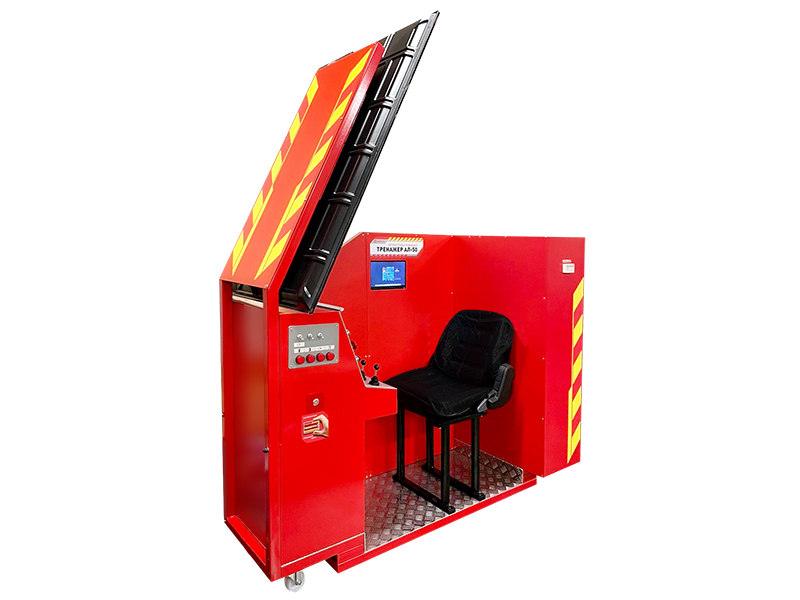

4. Кресло оператора
5. Стойка с отражателем и указателем поперечного наклона лестницы
6. ЖК-телевизор 55"
7. Система автоматического распознавания "курсант/инструктор"
8. Интерактивный сенсорный модуль
9. Тестовый блок контроля
10. Опора ЖК-телевизора
11. Стол преподавателя
12. ЖК-дисплей 22" инструктора
13. Системный блок
14. Акустическая система 2.0
15. Клавиатура
16. Оптическая мышь
17. Программное обеспечение с обучающим модулем

Документация

1. Паспорт изделия
2. Руководство по эксплуатации
