Интерактивный тренажер "Автолестница пожарная АЛ-32"

Описание

Интерактивный тренажер предназначен для приобретения знаний и отработки навыков эксплуатации и управления автолестницей АЛ-32 с надстройкой L-32 немецкой фирмы Metz курсантами специализированных учреждений МЧС.

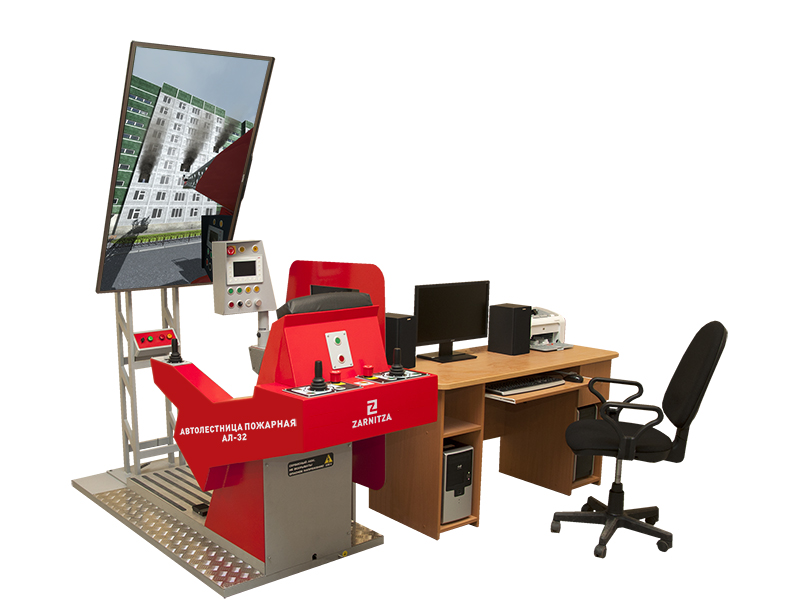

Интерактивный тренажер представляет собой комплекс, состоящий из тренировочного модуля "аутригер", встроенного в кресло оператора, ЖК-телевизора55", тренировочного модуля "лестница", программного обеспечения и рабочего места преподавателя.

Интерактивный тренажер обеспечивает:

• комплексную отработку действий при выполнении задач тренировочных модулей "аутригер" и "лестница" в условиях виртуального пожара;
• работу в режиме индивидуального тестирования;
• дистанционное управление запуском заданий и регулировками;
• планирование и формирование преподавателем заданий для отработки курсантом действий;
• отображение внешних процессов при работе тренировочных модулей "аутригер" и "лестница";
• звуковое сопровождение работы агрегатов при выполнении задания;
• отработку курсантом действий по установке автолестницы на опоры, по манипуляциям с лестницей и люлькой;
• отработку курсантом действий по выполнению задач спасания людей при помощи лестницы и подвесной люльки;
• отработку курсантом действий по соблюдению алгоритмов режимных переходов работы автолестницы;
• отработку курсантом действий в аварийных ситуациях.

Тренировочный модуль "лестница" включает в себя:

• пульт-кресло оператора автолестницы L-32;
• поворотную панель, встроенную в кресло;
• акустическую систему 2.0;
• кронштейн для ЖК-телевизора;
• ЖК-телевизор 55";
• ЖК-дисплей 15".

Тренировочный модуль "аутригер" включает в себя панели управления опорами автолестницы АЛ-32. Оборудование тренировочного модуля размещается на штатных местах и обеспечивает выработку безошибочной рефлекторной моторики курсантов.

Модуль мультимедийного сопровождения обеспечивает визуализацию рабочей зоны автолестницы с места оператора автолестницы во всех режимах ее работы с учетом подъема на максимальный угол в 75 градусов.

Рабочее место преподавателя располагается в удобном месте для контроля над всеми устройствами визуализации, включая в себя стол, ЖК-дисплей 22", компьютерную клавиатуру, мышь, принтер. Для выбора задания в распоряжении преподавателя имеется графическая модель местности с размещенными на ней малоэтажными и многоэтажными зданиями и промышленными объектами. Здания и объекты выполнены с высокой степенью детализации.

Для подтверждения допуска к работе с оборудованием тренажер оснащен интерактивным сенсорным модулем со светодинамической индикацией (габаритами 900х600х30 мм), позволяющим проводить обучение и тестирование по органам управления и индикации автолестницы АЛ-32. Маркерная сенсорная поверхность позволяет вносить корректировки в процесс обучения. Установленное программное обеспечение "Виртуальный учитель" позволяет проводить групповое обучение.

На маркерной сенсорной панели в зависимости от задания выбирается режим "Обучение" или "Контроль". В режиме "Обучение" инструктор касается иконки, относящейся к преподаваемому материалу, и программное обеспечение "Виртуальный учитель" повествует о правилах эксплуатации автолестницы, относящихся к данному разделу, и мероприятиях по устранению неисправностей. В режиме "Контроль" программный код генерирует случайный вопрос по пройденному материалу, ответ на который вводится на сенсорной панели.

На маркерной сенсорной панели представлена модель автолестницы АЛ-32 в разрезе, на которой можно отрабатывать мероприятия по осмотру оборудования перед эксплуатацией и делать маркерные пометки для детализации отдельных вопросов.

На тренажере в пределах видимости установлен тестовый блок контроля состояния элементов, который отражает техническое состояние основных деталей, узлов и систем тренажера и сигнализирует о недопустимом износе или отказе при помощи световой индикации посредством загорания определенной ячейки светодиодной линейки на панели блока. Данная функция позволяет предупредить преждевременный выход из строя органов тренажера и принять меры по устранению неисправностей.

Комплекс снабжен системой автоматического распознавания "курсант/инструктор" для ограничения доступа к его эксплуатации в отсутствие преподавателя и исключения выхода из строя вследствие некорректного использования, а также для строгого соблюдения техники безопасности при эксплуатации оборудования.

Технические характеристики

Каркас: стальной профиль 40х20 мм и алюминиевый профиль 20х40 мм толщиной 1,5-2 мм

Обшивка: алюминиевый лист 2 мм

Покрытие: полимерное порошковое

Комплектация

1. Пульт-кресло оператора автолестницы L-32 с поворотной панелью
2. ЖК-дисплей 15", имитатор указателя поперечного наклона лестницы
3. ЖК-телевизор 55"
4. Кронштейн ЖК-телевизора
5. Система автоматического распознавания "курсант/инструктор"
6. Интерактивный сенсорный модуль
7. Тестовый блок контроля
8. Стол преподавателя
9. ЖК-дисплей 22"
10. Системный блок (2 шт.)
11. Акустическая система 2.0
12. Клавиатура
13. Оптическая мышь
14. Программное обеспечение с обучающим модулем
15. Принтер
16. Комплект силовых и сигнальных кабелей

Документация

1. Паспорт изделия
2. Руководство по эксплуатации
